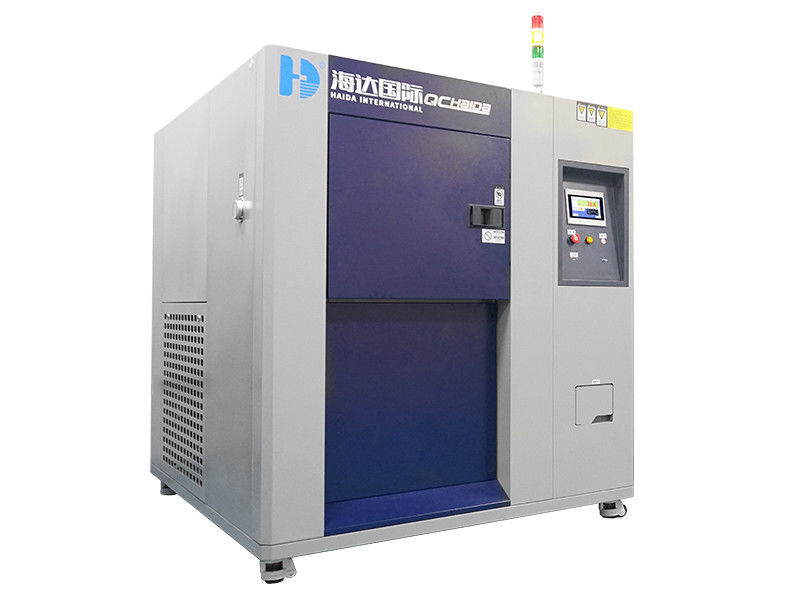

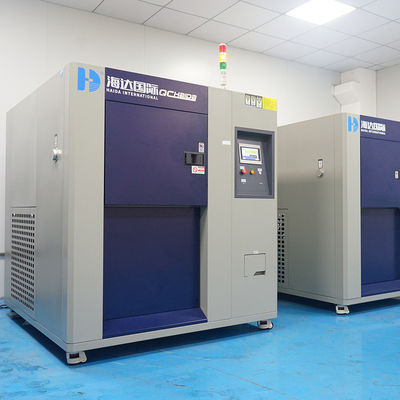

ห้องทดสอบอายุความร้อน อุปกรณ์ทดสอบแรงกระแทกด้วยความร้อนพร้อมประตูที่ควบคุมด้วยมือ

ระบบ

การทดสอบสองโซนโดยการเปลี่ยนแดมเปอร์

ห้องสามโซน

แบบอย่าง

HD-E703-50A/HD-E703-50W

HD-E703-100A/HD-E703-100W

กำหนดเอง

ผลงาน

พื้นที่ทดสอบ

อุณหภูมิสูงช่วงการรับแสง*1

+60~ ถึง +200°C

อุณหภูมิต่ำช่วงการรับแสง*1

-65 ถึง 0 °C

อุณหภูมิความผันผวน *2

±1.8°ซ

ห้องร้อน

ขีดจำกัดบนของความร้อนล่วงหน้า

+200°ซ

อุณหภูมิเวลาอุ่นเครื่อง*3

อุณหภูมิแวดล้อมถึง +200°C ภายใน 30 นาที

ห้องเย็น

ขีด จำกัด ล่างก่อนเย็น

-65°ซ

อุณหภูมิเวลาดึงลง*3

อุณหภูมิแวดล้อมถึง -65°C ภายใน 70 นาที

อุณหภูมิการกู้คืน (2 โซน)

เงื่อนไขการกู้คืน

สองโซน: อุณหภูมิสูงเปิดรับแสง +125°C 30 นาที อุณหภูมิต่ำการสัมผัส -40°C 30 นาที;ชิ้นงานทดสอบ 6.5 กก. (ตะกร้าใส่ชิ้นงาน 1.5 กก.)

อุณหภูมิเวลาการกู้คืน

ภายใน 10 นาที

การก่อสร้าง

วัสดุภายนอก

แผ่นเหล็กรีดเย็นกันสนิม

วัสดุพื้นที่ทดสอบ

เหล็กกล้าไร้สนิม SUS304

ประตู*4

ประตูควบคุมด้วยมือพร้อมปุ่มปลดล็อค

เครื่องทำความร้อน

เครื่องทำความร้อนลวดสลิง

หน่วยทำความเย็น

ระบบ*5

ระบบทำความเย็นแบบน้ำตกเชิงกล

คอมเพรสเซอร์

คอมเพรสเซอร์สโครลที่ปิดสนิท

กลไกการขยายตัว

วาล์วขยายตัวแบบอิเล็กทรอนิกส์

สารทำความเย็น

ด้านอุณหภูมิสูง:R404A ด้านอุณหภูมิต่ำ R23

คูลเลอร์

แผ่นแลกเปลี่ยนความร้อนแบบแผ่นเชื่อมสแตนเลส

เครื่องหมุนเวียนอากาศ

แฟนซิรอคโค

หน่วยขับแดมเปอร์

กระบอกลม

ฟิตติ้ง

พอร์ตเคเบิลที่มีเส้นผ่านศูนย์กลาง 100 มม. ทางด้านซ้าย (ตัวเลือกด้านขวาและขนาดเส้นผ่านศูนย์กลางสั่งทำพิเศษ) เทอร์มินัลควบคุมแหล่งจ่ายไฟของชิ้นงานทดสอบ

ขนาดภายใน (กว้าง x สูง x ลึก)

350 x 400 x 350

500 x 450 x 450

กำหนดเอง

ความจุของพื้นที่ทดสอบ

50L

100L

กำหนดเอง

โหลดพื้นที่ทดสอบ

5 กก

10 กก

กำหนดเอง

ขนาดภายนอก (กว้าง x สูง x ลึก)

1230 x 1830 x 1270

1380 x 1980 x 1370

กำหนดเอง

น้ำหนัก

800กก

1100กก

ไม่มีข้อมูล

สภาพแวดล้อมที่อนุญาต

+5~30°ซ

แหล่งจ่ายไฟ

AC380V, 50/60Hz, สามเฟส, 30A

แรงดันน้ำหล่อเย็น*6

02~0.4Mpa

อัตราการจ่ายน้ำหล่อเย็น*6

8 ลบ.ม. / ชม

อุณหภูมิน้ำหล่อเย็นในการทำงานพิสัย

+18 ถึง 23 °C

ระดับเสียง

70 dB หรือต่ำกว่า

การตั้งค่า

ป้อนคีย์แบบโต้ตอบโดยแผงสัมผัส

แสดง

จอแอลซีดี (5.7 นิ้ว)

ฟังก์ชั่นควบคุมอุณหภูมิ

พื้นที่ทดสอบ: อุณหภูมิรับแสง

ห้องร้อน: อุณหภูมิอุ่นล่วงหน้า

ห้องเย็น: อุณหภูมิก่อนทำความเย็น

การควบคุมแบบพีไอดี

ช่วงอุณหภูมิที่ตั้งไว้

อุณหภูมิสูง: 60 ถึง 200'C

อุณหภูมิต่ำ: -78 ถึง 0'C

การตั้งค่าความละเอียด

1'C

ป้อนข้อมูล

เทอร์โมคัปเปิลชนิด T (ทองแดง/ทองแดง-นิกเกิล)

ช่วงการตั้งค่าและตัวบ่งชี้

เวลาที่ตั้งไว้ล่วงหน้า: 0 นาทีเป็น 99 ชั่วโมง 59 นาที

รอบที่ตั้งไว้ล่วงหน้า: 1 ถึง 9,999 รอบ

ฟังก์ชั่นอุปกรณ์เสริม

ตั้งเวลาล่วงหน้า

การป้องกันความร้อนสูงเกินไป / เย็นเกินไป

การเลือกไฟฟ้าขัดข้อง/การกู้คืน

การตั้งค่าเวลาการกู้คืนอุณหภูมิ

หน่วยความจำโปรแกรม

ปิดเครื่องอัตโนมัติ

โปรแกรมแสดงเวลา

การเลือกโหมดการทดสอบเสร็จสิ้น

กราฟแนวโน้ม

แสดงประวัติการเตือน

การสอบเทียบเซ็นเซอร์

การสื่อสาร RS-232/ USB
