รายละเอียดสินค้า:
|
| พลัง: | AC380V±10% | มิติ: | 2900มม.×2700มม.×1800มม |
|---|---|---|---|
| รอบการทดสอบ: | 30000 รอบ | ขนาดสูงสุดของที่นอน: | 2200ม×2000ม×400มม |
| กระบอกไม้ทรงกระบอก (EN1957): | นน.140กก.ยาว1000มม | จังหวะ: | 350มม |
| เน้น: | เครื่องทดสอบเฟอร์นิเจอร์พร้อมเครื่องควบคุม PLC,อุปกรณ์ทดสอบหมอนสําหรับเฟอร์นิเจอร์,อุปกรณ์ทดสอบเฟอร์นิเจอร์อินทิกร |
||

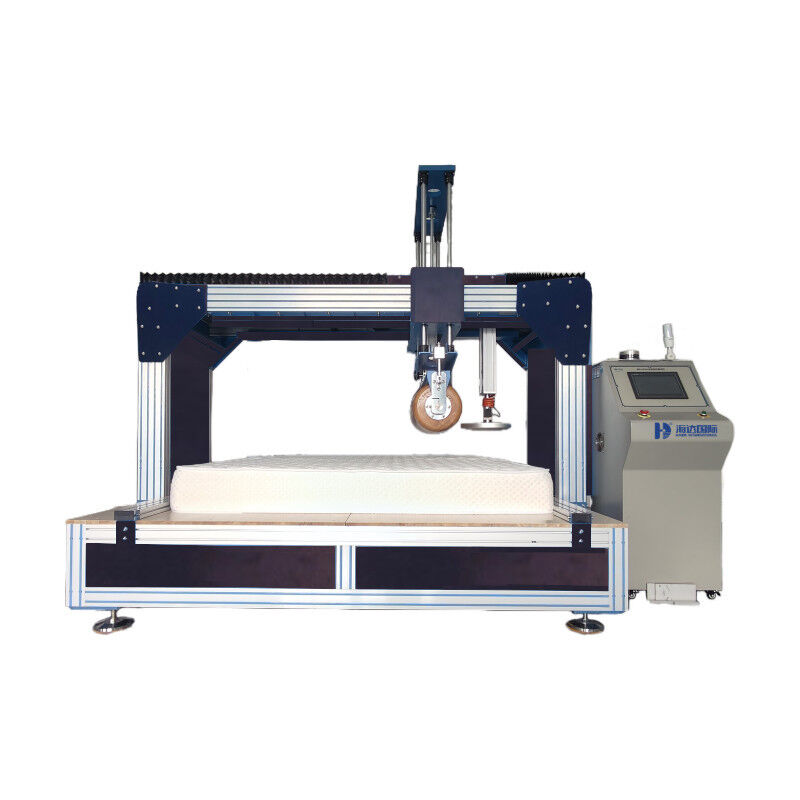

เครื่องทดสอบเฟอร์นิเจอร์ อุปกรณ์ทดสอบหมอนที่บูรณาการ ((PLC Controller)
รายละเอียดทั่วไป
ขนาดบรรจุที่คาด: (W*D*H) 3000*1600*2000mm
แหล่งไฟฟ้า: 3-PH, 380V±10%, 50/60Hz
ประมาณน้ําหนักรวม: 1300kg
รหัส HS: 9024800000
สามหน้าที่
1) การทดสอบความทนทาน
ลักษณะมาตรฐาน
| กระบอกไม้กระบอก (EN1957) | 140 กิโลกรัม ความยาว 1000 มม |
| ขนาดสูงสุดของหมอน | 2200m×2000m ×400 มม. |
| ความเร็วในการทดสอบ | 0-20 รอบ/นาที |
| วิธีควบคุม | PLC |
| ระยะเวลาการทดสอบ | วงจร 30000 ครั้ง |
| ขนาด | 2900mm × 2700mm × 1800mm |
| พลัง | AC380V±10%, 50/60Hz สามเฟส |
| ตามหมอนที่แตกต่างกันเพื่อปรับการเคลื่อนไหว (ปรับตําแหน่งสวิทช์ขั้นต่ํา) | |
| คอยเฟคชั่นต่ําของแนวทางการผลักดัน, รับรองน้ําหนักกลองเต็มบนหมอน. | |
| หน้าจอสัมผัส LCD ให้การควบคุมและการตั้งค่าง่าย | |
การทดสอบ STANDARD
EN 1957
รายละเอียดของม้วน:
ความยาว: 1000 มม.
กว้างของม้วน: φ300mm
Aการใช้งาน & เป้าหมายการทดสอบ
โดยใช้กล่องกลองไม้ทรงหกเหลี่ยม หรือกล่อง (ทั้งปลายมีกว้าง 250 มิลลิเมตร ส่วนกลางมีกว้าง 300 มิลลิเมตร) ที่ม้วนไปกลับบนหมอนทํานองการเคลื่อนไหวของมนุษย์ เพื่อประเมินความทนทานของหมอน.
เครื่องทดสอบความทนทานของหมอนถูกผลิตเพื่อกําหนดความทนทานของหมอนและหน่วยสปริงกล่องทุกชนิด ไม่ว่าจะเป็นวัสดุการสร้างโดยจําลองสภาพการใช้งานระยะยาวมันประกอบด้วยม้วนที่มีน้ําหนักที่เคลื่อนย้ายทางกว้างข้ามหมอนทดสอบเพื่อจําลองการเคลื่อนไหวของร่างกาย ความยาวของการเคลื่อนไหวที่ม้วนสามารถปรับได้ง่ายมากโดยการเลื่อนเครื่องปรับความเร็วไปทางซ้ายหรือขวาการถอนและบรรจุม้วนลงบนหมอนทดสอบจะทําง่ายโดยใช้เครื่องยกที่ขับเคลื่อนด้วยมอเตอร์
2)EN การทดสอบความแข็งแรงและการเปลี่ยนแปลงความสูง
รวมครั้งที่สามสําหรับการทดสอบความแข็ง:
1.การทดสอบความแข็งแรงหลังจาก 100 วงจร roller
2.ทดสอบความแข็งแรงหลังจาก 5,000 วงจร roller (หรืออีกวงจรที่กําหนด)
3.ทดสอบความแข็งแรงหลังจาก 30,000 วงจร roller
แพดบรรทุก:
ลักษณะมาตรฐาน
| โหลดภาระ | กว้าง 355 mm, วงกลมรัศมีการโค้ง800 มิลลิเมตร, แพร่รัศมีขอบด้านหน้าของการโค้ง 20 มิลลิเมตร |
| ความเร็ว | 90 มิลลิเมตร/นาที |
| โรคหลอดเลือดสมอง | 350 มม. |
| วิธีการขับรถ | ซิลินเดอร์ไฟฟ้า SMC |
| เซลล์ภาระ | 200kg (แบรนด์เยอรมัน)tecsis) |
| การปรับตําแหน่งแผ่นบรรทุก | 300 มม. |
| การทดสอบการเปลี่ยนแปลงความสูง | |
| วิธีการทดสอบ | ระบบการวัด servo ความแม่นยําสูง |
การทดสอบ STANDARD
EN 1957
การใช้งาน & เป้าหมายการทดสอบ
เครื่องทดสอบรวมอุปกรณ์การบรรทุก (ม้วน) กับอุปกรณ์วัดความแข็ง ดังนั้นการทดสอบความแข็งแรงสามารถดําเนินการตาม EN 1957 โดยไม่ต้องจัดเรียงตัวอย่างใหม่,ซึ่งจะปลอมแปลงค่าที่วัด มันยังสามารถแสดงการเปลี่ยนแปลงความสูงโดยระบบการวัด servo
หลังจากเพียงแค่ปลดกระชับกรอบด้านหน้า ตัวอย่างสามารถใส่ในแผ่นฐานการทดสอบยืดหยุ่น
ซอฟต์แวร์ทําให้การใส่ปารามิเตอร์ที่ยืดหยุ่น การดําเนินการทดสอบวิธีการที่แตกต่างกัน การแสดงภาพภาพของค่าที่วัด การประเมินการทดสอบ และการบันทึกจากนั้นจํานวนของวงจรที่กําหนดไว้ก่อนจะถึงการทดสอบจะสิ้นสุดโดยอัตโนมัติ
3)การทดสอบ EDGE
ลักษณะมาตรฐาน
| พลังการทดสอบ | 1000N |
| วิธีการขับรถ | Aกล่อง |
| ช่วงเวลา | 5000 วงจร |
| เวลารอ | 3S |
การทดสอบ STANDARD
EN 1725
แอพลิเคชั่นและเป้าหมายการทดสอบ
เครื่องนี้เพิ่มฟังก์ชันการทดสอบความอ่อนเพลียของหมอน มันจําลองมนุษย์นั่งบนขอบของหมอน ด้วยแรง 1000N เพื่อทดสอบความอ่อนเพลียของหมอนสําหรับ 5000 ช่วงตาม EN1725
