รายละเอียดสินค้า:
|
| แรงไซน์ (สูงสุด): | 30KN | แรงกระแทก (สูงสุด): | 60KN |
|---|---|---|---|
| ช่วงความถี่: | 5～2,600เฮิรตซ์ | การกระจัด (ต่อเนื่อง): | 100 มม |
| Max. สูงสุด Velocity ความเร็ว: | 1.8 ม./วินาที | max. สูงสุด acceleration การเร่งความเร็ว: | 75 ก |
| ความถี่เรโซแนนซ์ลำดับที่ 1: | 2,400 เฮิรตซ์ | ||
| เน้น: | vibration test system,vibration table test equipment |
||

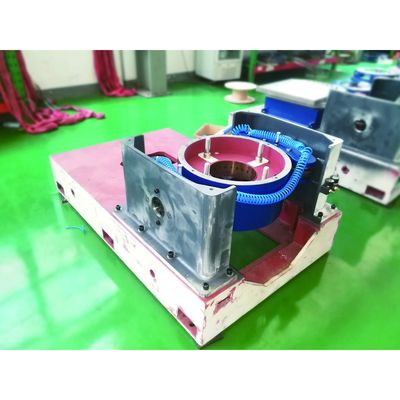

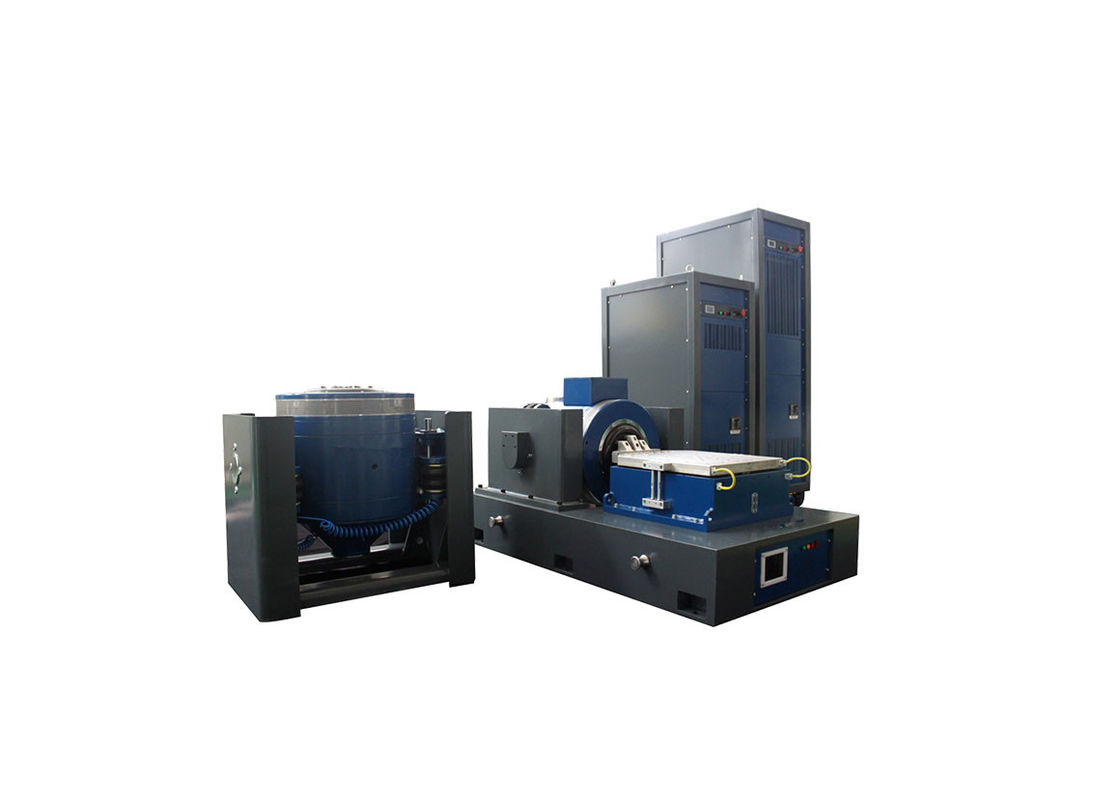

อุปกรณ์ทดสอบการสั่นสะเทือนจำลองการขนส่งวัสดุในห้องปฏิบัติการ
การแนะนำ:
อุปกรณ์ทดสอบการสั่นสะเทือนแบบอิเล็กโทรไดนามิกมีการใช้กันอย่างแพร่หลายในด้านกลาโหม การบิน การบินและอวกาศ การสื่อสาร อิเล็กทรอนิกส์ รถยนต์ เครื่องใช้ภายในบ้าน และอุตสาหกรรมอื่นๆอุปกรณ์ประเภทนี้ใช้สำหรับค้นหาข้อบกพร่องในระยะเริ่มต้น จำลองสภาพการทำงานจริงและทดสอบความแข็งแรงของโครงสร้าง การใช้งานผลิตภัณฑ์กว้าง ความกว้างการใช้งานชัดเจน ผลการทดสอบโดดเด่นและเชื่อถือได้คลื่นไซน์, FM, การกวาด, โปรแกรมได้, ตัวคูณความถี่, ลอการิทึม, การเร่งความเร็วสูงสุด, การมอดูเลตแอมพลิจูด, การควบคุมเวลา, การควบคุมคอมพิวเตอร์แบบเต็มฟังก์ชัน, การเร่งความเร็วคงที่อย่างง่าย/แอมพลิจูดคงที่อุปกรณ์ผ่านการทดสอบล้มเหลวอย่างต่อเนื่องเป็นเวลา 3 เดือน ประสิทธิภาพการทำงานที่มั่นคง คุณภาพที่เชื่อถือได้

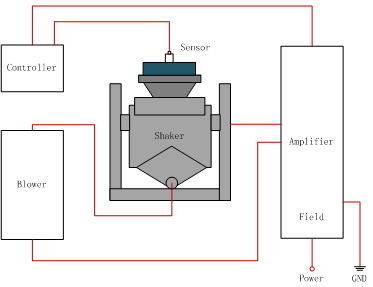

เอกสารข้อมูลประสิทธิภาพของระบบการทดสอบการสั่นสะเทือนแบบไดนามิกไฟฟ้า:

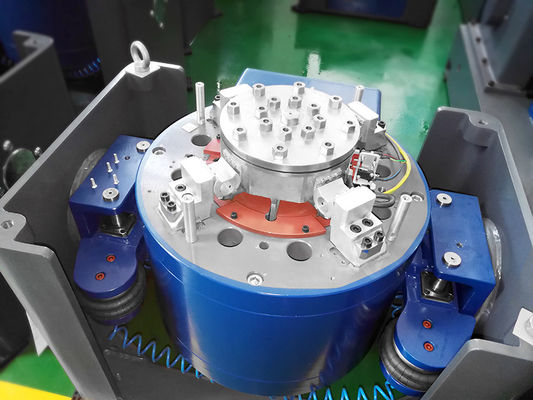

| เชคเกอร์ (แบบอย่าง#อีดีเอ็ม-2000) | ||
| แรงไซน์ (สูงสุด) | 30kN | |
| แรงกระแทก (สูงสุด) | 60 กิโลนิวตัน | |
| ช่วงความถี่ | 5～2,600เฮิรตซ์ | |
| การกระจัด (ต่อเนื่อง) | 100 มม | |
| สูงสุดความเร็ว | 1.8 ม./วินาที | |
| สูงสุดความเร่ง | 75 ก | |
| เส้นผ่านศูนย์กลางกระดอง | 445 มม | |
| 1เซนต์สั่งจังหวะความถี่ | 2,400 เฮิรตซ์ | |
| ช่วงเวลาที่ผิดปกติที่อนุญาต | > 500 นิวตันเมตร | |
| น้ำหนักกระดอง | 40 กก | |
| ขนาดสกรู HE/ST | M10 (เมตริก) | |
| ความถี่การแยกการสั่นสะเทือนตามแนวแกน | <3 เฮิร์ตซ์ | |
| สูงสุดน้ำหนักบรรทุก | 500 กก | |
| การรั่วไหลของฟลักซ์แม่เหล็ก | ≤1 mT | |
| ขนาด (L×W×H, แกะกล่อง) | 1,330x860x1,250 มม | |
| น้ำหนัก (ไม่ได้บรรจุ) | 2,500 กก | |
| การติดตั้ง | แผ่นยาง (ต้องใช้สลักเกลียว) | |
| เพาเวอร์แอมป์(แบบอย่าง#VSA-H323A) | ||
| เอาต์พุตเครื่องขยายเสียง | 30เควีเอ | |
| เอสเอ็นอาร์ | > 65 เดซิเบล | |
| จัดอันดับแรงดันขาออก | 120 Vrms | |
| ประสิทธิภาพของเครื่องขยายเสียง | > 90% | |
| ขนาด (L×W×H, แกะกล่อง) | 800x900x2,100 มม | |
| น้ำหนัก (ไม่ได้บรรจุ) | 500 กก | |
| โบลเวอร์ (รุ่น# PBL-W30) | ||
| ปริมาณลม | 0.46 ม3/s | |
| พลัง | 7.5 กิโลวัตต์ | |
| เส้นผ่านศูนย์กลางท่อลม | 200 มม | |
| ความกดอากาศ | 8.8kPa | |
| การติดตั้ง | สามารถเชื่อมต่อกับเพดาน (โค้งงอ 90 องศาได้สูงสุด 2 โค้ง) วิ่งได้สูงสุด 20' | |
| โต๊ะวางของแนวนอน (รุ่น # 30ST-600M) | ||
| ขนาด | 600x600มม | |
| ความหนา | 45 มม | |
| จำกัด ความถี่ | 2,000 เฮิรตซ์ | |
| มวลที่มีประสิทธิภาพ | 54 กก | |
|
บันทึก: 1. ใช้ตลับลูกปืนฟิล์มน้ำมันแรงดันสูงเพื่อความสม่ำเสมอที่ดีขึ้น |
||
| เครื่องควบคุมการสั่นสะเทือนและเครื่องวัดความเร่ง | ||
| เครื่องควบคุมการสั่นสะเทือน VT-9008-4 | ตัวควบคุมการสั่นสะเทือน 4 แชนแนลพร้อมไซน์และการสอบเทียบด้วยตนเอง | |
| มาตรความเร่ง EA-YD-181 | 100mV/g, ช่วง: 50g, ความถี่ในการทำงาน: 1-10kHz, น้ำหนัก: 11 กรัม พร้อมสายสัญญาณรบกวนต่ำ 10 ฟุต | |
| ฟังก์ชัน/อุปกรณ์เสริมอื่นๆ ที่รองรับ | ||
| ห้องสิ่งแวดล้อม | ได้รับการสนับสนุน | |
| อุปกรณ์เคลื่อนที่ | ปรับแต่งได้ | |
| กระดานฉนวน | ปรับแต่งได้ | |
| การแข่งขัน | ปรับแต่งได้ | |
| สภาพแวดล้อมการทำงานของระบบ | ||
| ช่วงอุณหภูมิ | 0-40 ℃ | |
| ช่วงความชื้น | 0～90% ไม่มีการควบแน่น | |
| ข้อกำหนดด้านพลังงาน | 380V/3ph/50Hz, 40kVA | |
| แรงดันอากาศอัด | 0.6 เมกะปาสคาล | |
ลักษณะเฉพาะ:
1. เพื่อให้ได้อัตราเร่งที่สูงขึ้นและความถี่ในการทำงานที่สูงขึ้นด้วยคุณภาพที่เล็กลง (ตาราง) ให้ปรับปรุงความสามารถในการรับน้ำหนักและประสิทธิภาพโดยรวม
2. ด้วยการออกแบบแบบรวมของตารางการสั่นสะเทือน (แบบรวม) ความแข็งที่ดี การติดตั้งและการดีบักที่ง่าย
3. การเสริมแรงของตัวเชื่อมมีคุณภาพปฏิกิริยาที่ดีและมีผลทำให้หมาด ๆ
4. ระบบแยกการสั่นสะเทือนในตัวสามารถลดการแพร่กระจายการสั่นสะเทือนไปยังพื้นและป้องกันการรบกวนระหว่างอุปกรณ์ทดสอบ
วิธีใช้:
1 คู่มือการควบคุมเพื่อดำเนินการตามขั้นตอน
2 เช่นข้อผิดพลาดในการดำเนินงานที่ไม่สามารถทำงานได้ คุณสามารถใช้วิธีการกู้คืนของขั้นตอนการป้อนข้อมูล และจากนั้น ตั้งกลุ่มเดียวหรือขั้นตอนการทำงานอื่น ๆ
3 ก่อนใช้กดสวิตช์เริ่มต้นภายนอก COO ปรากฏขึ้นคือให้ไปเปิดกุญแจ
4, ไต้หวันร่างกาย:
1 ยึดปลอกเท้าของตัวโต๊ะไว้ให้แน่นที่สุด
2 แหล่งจ่ายไฟเปิด/ทำงานในบรรทัดเอาต์พุตไม่สามารถถอดปลั๊กได้
3 วางระดับเท่าที่เป็นไปได้
เปลี่ยนคอมโพเนนต์ได้ 4 แบบ สายไม่ควรเปลี่ยนหรือจากการเชื่อมต่อ
5 องค์กรของไต้หวันต้องไม่ใช่ทั้งหมดหรือบางส่วนในการปรับโครงสร้างใหม่ โดยเป็นไปตามข้อกำหนดเฉพาะสำหรับส่วนประกอบเดียวและรหัสผ่านยืนยันเดิมเท่านั้น
5 แอมพลิจูดภายในรหัส
1. อย่าปรับขนาดใหญ่เกินไปก่อนหรือหลังการบู๊ต
2) แอมพลิจูดคีย์ต่ำของการมอดูเลตแอมพลิจูดสูง
3 ปุ่มปรับความกว้างของแผงควบคุมวางไว้ในตำแหน่งตรงกลาง รายการทดสอบ: วางเพื่อโฟกัสที่จุดหลัก ลดแบนซ้ายขวา
4 กล่องควบคุม: ไม่สามารถวางไว้บนการทำงานด้านบนหรือใต้ดิน
6 รหัสภายใน:
1) รีเซ็ตเมื่อทำงานหรือใช้งานไม่ถูกต้อง
2) ควบคุมขั้นตอนวิธีการรีเซ็ตแต่ละรหัสภายในจะตั้งค่าเพียงครั้งเดียวในการบันทึก
3 มักจะต้องใช้รหัสภายในไม่สามารถตั้งสุ่ม

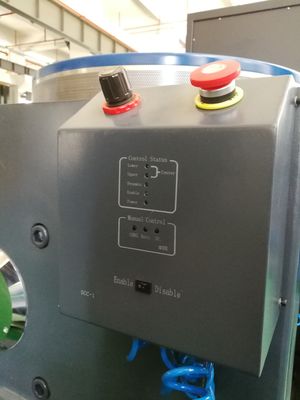

7, กล่องควบคุม:
1) สายเชื่อมต่อของร่างกายต้องล็อคให้แน่นหลังจากแขวน
2 สวิตช์ทิศทางการสั่นและสายเชื่อมต่อเอาต์พุตมีความสอดคล้องกัน ไม่สามารถเชื่อมต่อผิดได้
8 การทดสอบ: การทดสอบที่ไม่ใช่พิเศษควรใช้การทดสอบคลื่นเต็มรูปแบบ
9, ร่างกายของไต้หวัน: ไม่สามารถสร้างเสียงการชนกัน, การสัมผัสซึ่งกันและกันของแกนกลางบนและล่างจะทำให้ชิ้นส่วนเหล็กสปริงแตกออกทันที, การมอดูเลตแอมพลิจูดจะถูกปรับเล็กน้อยจากนั้นเปิด
10 ไม่ทราบอื่น ๆ :
อย่าเปลี่ยนส่วนประกอบและสายภายในโดยพลการ
11 เหตุผลไม่ดี:
1 ไม่สามารถใช้แบบจำลองคอมพิวเตอร์สำหรับการควบคุมโต๊ะสั่นได้
2 ไม่สามารถโหลดไดรเวอร์ใหม่ได้
2 สำหรับการทดสอบ Ista-ia ผู้ปฏิบัติงานเพื่อป้องกันตัวอย่างเพื่อป้องกันไม่ให้ชิ้นทดสอบเลื่อนออกจากโต๊ะ
3, เปลี่ยนกระปุกเกียร์เป็นประจำ;
4. ตัดไฟทั้งหมดเมื่อไม่ทำงาน รักษาความสะอาด5 พนักงานที่ไม่ใช่พนักงานไม่สามารถดำเนินการได้ตามต้องการ
