รายละเอียดสินค้า:
|
| สูงสุด จังหวะ: | 650 มม. (รวมฟิกซ์เจอร์) | ทดสอบความเร็ว: | 20-300 มม./นาที (ปรับโดยลูกบิด) |
|---|---|---|---|
| มอเตอร์: | เซอร์โวมอเตอร์ของพานาโซนิค | สกรู: | บอลสกรูที่แม่นยำสูง |
| พลัง: | 1∮, AC220V, 50Hz | น้ําหนัก: | ประมาณ 36 กก |
| เน้น: | universal test equipment,tensile testing equipments |
||

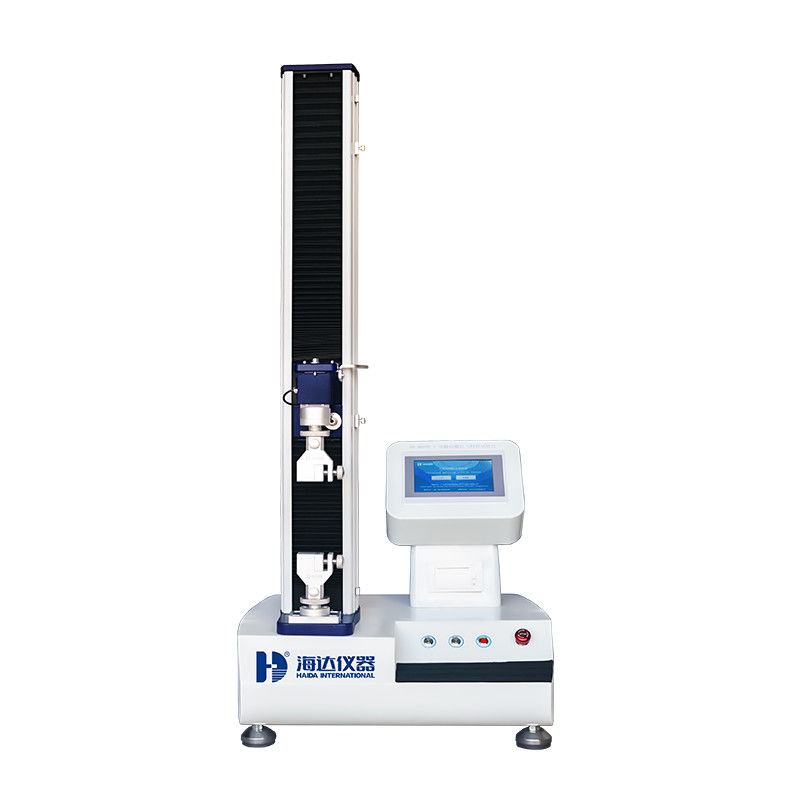

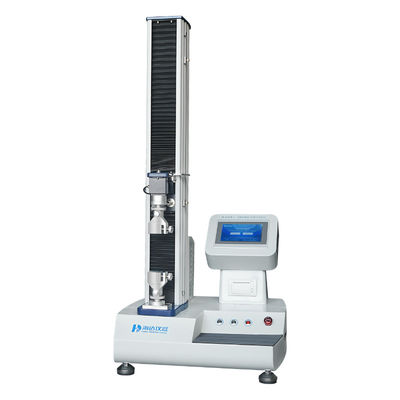

เครื่อง / อุปกรณ์ที่ควบคุมด้วยคอมพิวเตอร์
การใช้งาน
เครื่องทดสอบความแข็งแรงในการดึงเป็นระดับประหยัด แต่มีฟังก์ชันสูงที่ใช้กันอย่างแพร่หลายสําหรับการดึง, การบด, การบิดและการตัดทดสอบของวัสดุทุกชนิด
วัตถุทดสอบ
เครื่องทดสอบความหนาลดกระบอกความหนาลดกระแส เครื่องทดสอบความแข็งแรงในการดึง ใช้เป็นหลักในการทดสอบวัสดุโลหะและไม่โลหะ เช่นยาง, พลาสติก, สายและเคเบิล, สายไฟเบอร์ออฟติก,เข็มขัดความปลอดภัย, เข็มขัดความปลอดภัย เข็มขัดหนัง วัสดุประกอบ โปรไฟล์พลาสติก ผนังกันน้ํา สแตนเลส ทองแดง โปรไฟล์สแตนเลสสสปริงสตรอม สแตนเลสเลสสแตนเลสสแตนเลสสายดันโลหะเหลือง, การบด, การบิด, การตัด, การเปลือก, การดึง, ขยายการทดสอบอีกสองครั้ง
1.เครื่องนี้นํากล่องน้ํามันบนโครงสร้างชนิดด้านล่าง, ภาระไฮดรอลิก, ตัวอย่าง clamping ไฮดรอลิก
2. ปิดลอกน้ํามันแทนปิดแหวน O. ให้กระบอกบรรจุคงที่และไม่ต้องบํารุงรักษา
3. การควบคุมการบรรทุกวาล์วไฮดรอลิกด้วยมือ, ให้ประสิทธิภาพสูงของการทดสอบทั่วไป
4ความสามารถในการบรรทุกจาก 300KN ถึง 2000KN
ลักษณะหลัก
※ ความแม่นยําสูง เซลล์ภาระ, Encoder และ extensometer ทางเลือกเพื่อทดสอบแรง, การย้ายและการขยายความละเอียดการอ่านสามารถเป็น 1/300000 ของช่วงเต็ม
※ การควบคุมความเร็วด้วยเซอร์โว จาก 0.01mm/min เป็น 500mm/min โดยเครื่องยนต์เซอร์โว
※ ง่ายในการติดตั้งหลายชนิดของจับการทดสอบและอุปกรณ์เสริมเพื่อทําหลายชนิดของการทดสอบ
※ ผลการทดสอบในเวลาจริงและค่าสูงสุดที่แสดง กุ้งแรง-ย้ายและแรง-ขยายแสดงฟังก์ชันตัวเลือก
※ การบันทึกข้อมูลและการพิมพ์ผลการทดสอบโดยเครื่องพิมพ์ขนาดเล็กเป็นตัวเลือก
※ ระบบบริหารผู้ใช้ได้สองประเภท สําหรับผู้ประกอบการทั่วไปและผู้บริหารระบบ
※ ตัวเลือก Ethernet socket และคอมพิวเตอร์อินเตอร์เฟซเพื่อเชื่อมต่อกับ PC หรือ Laptop โดยการเพิ่มโปรแกรม
※ มันสามารถตั้งคอมพิวเตอร์ควบคุม 3 วงจรปิดเครื่องทดสอบการควบคุม servo โดยภาระ, การย้ายและการขยาย
อุปกรณ์เสริมมาตรฐาน
เครื่อง Encoder ติดตั้ง, เซลล์ภาระ ติดตั้ง; มอเตอร์เซอร์โวอิน; การ์ดควบคุมและหน่วยแสดงภาพ; จับความตึงเครียดเรียบ; แผ่นการบด; เครื่องมือการติดตั้งและสายไฟ
อุปกรณ์เสริมทางเลือก
เครื่องวัดความเครียดแบบ Extensometer, Extensometer deformation ใหญ่; ผิวหน้าคอมพิวเตอร์และโปรแกรม; คอมพิวเตอร์, ระบบปฏิบัติการ Windows, เครื่องพิมพ์;
ภาพรวมทางเทคนิค
ProLine มีความเร็วในการทดสอบจาก 0.0005 ถึง 1500 mm/min ขึ้นอยู่กับประเภท ความเร็วของเครื่องทดสอบเป็นอิสระจากภาระการทดสอบ
ระยะความเร็วในการทดสอบสูงสามารถใช้ได้โดยไม่จํากัด นอกจากนี้ การทดสอบภาระสูงถึง 110% ของภาระนามินาลของเครื่องจักรอุปกรณ์เสริม ฯลฯ.
ProLine มีให้เลือกสําหรับภาระการทดสอบสูงถึง 100 kN และความสูงพื้นที่ทดสอบตั้งแต่ 1050 mm ถึง 1450 mm
ProLine สามารถใช้งานกับ PC หรือคอมพิวเตอร์พกพาตลาดมาตรฐาน และไม่ต้องการการ์ดขยายพิเศษ
ปริมาตรเทคนิค
| รายการ | รายละเอียด |
| เซนเซอร์ | เซลโทรน โหลดเซลล์ |
| ความจุ | 10,20,50,100200 กิโลกรัม |
| การเปลี่ยนหน่วย | G, KG, N, LB |
| เครื่องแสดงภาพ | PC และ LCD |
| การแก้ไข | 1/250,000 |
| ความถูกต้อง | ± 0.5% |
| แม็กซ์ สล็อค | 1000mm (รวมกับเครื่องปรับแสง) |
| ความเร็วการทดสอบ | 0.1-500mm/min (ปรับได้) |
| มอเตอร์ | พานาซอนิคเซอร์โมเตอร์ |
| สกรู | สกรูลูกบอลความแม่นยําสูง |
| ความแม่นยําของการขยายยาว | 0.001 มิลลิเมตร |
| พลัง | 220V, 50HZ |
| น้ําหนัก | ประมาณ.75กิโลกรัม |
| อุปกรณ์เสริม | ชุดหนึ่งของแคลมปริง, ชุดหนึ่งของคอมพิวเตอร์ Lenovo, ชุดหนึ่งของภาษาอังกฤษโปรแกรม CD, ชุดหนึ่งของการใช้งานวีดีโอ CD, ชุดหนึ่งของภาษาอังกฤษคู่มือการใช้งาน |
ทดสอบทฤษฎี
ตัวอย่างได้รับ clamped ระหว่างสอง clamps clamps, สอง clamps ความเคลื่อนไหวสัมพันธ์ โดยการเคลื่อนย้ายโฟลเดอร์ตั้งอยู่ในหัวของแรงของเซ็นเซอร์และเครื่องรวบรวมระหว่างการเปลี่ยนแปลงค่าแรงการทดสอบและการย้าย, เพื่อคํานวณความแข็งแรงของตัวอย่าง, ความเร็วการฉีกขาด, การปรับปรุงและตัวชี้วัดการทํางานอื่น ๆ
การแก้ไขความเร็ว:
1. ก่อนอื่นบันทึกตําแหน่งเริ่มต้นของแขนข้ามของเครื่อง, เลือกค่าความเร็วบนแผ่นควบคุม (ใช้อัตรากํากับตรงวัดการเดินแขนข้ามมาตรฐาน)
2. การเริ่มต้นขณะที่นาฬิกาช้าอิเล็กทรอนิกส์เริ่มต้นการนับสถานีสําหรับนาทีนาฬิกาช้าอิเล็กทรอนิกส์เวลาถึงขณะที่กดปุ่มที่จะหยุดเครื่องตามการบันทึกเวลาของนาฬิกา stopwatch ค่าการกระแทกแขนข้ามคืออัตราต่อนาที (mm / min), การสังเกตค่าความแตกต่างการกระแทกแดน Tam และเส้นขวาและคํานวณค่าความผิดพลาดการกระแทกแดน cross arm ไม่ควรเกิน ± 1%
ความแม่นยําของการปรับ
1) เพื่อหาศพของตัวบวกเบื้องต้น
2) การจัดตั้งแม่นยําของเครื่องทดสอบความยืด
หลังจากหลั่งเท้าถั่วแข็ง ก่อนซีเมนต์ไม่แห้ง ไม่อนุญาตให้เข้มถั่วและเท้าเริ่มต้นเครื่องทดสอบ(เวลาการแห้งซีเมนต์โดยทั่วไปไม่เกิน 10-15 วัน) หลังจากซีเมนต์จะแห้งหมด, ยืดขาลูกเต๋าโชคบนความแม่นยําการติดตั้งของเครื่องทดสอบเพื่อตรวจสอบว่าความแม่นยําการสอดคล้องที่สอดคล้อง.
การบํารุงรักษาเครื่อง
ตรวจสอบเป็นประจําส่วนปากของสกรู หากพบว่าคล่องลื่น ยืดทันเวลา
พื้นผิวเลื่อนของแผ่นการใส่และพื้นผิวติดต่อกับแผ่นบรรจุของช่องหางหมาบนแผ่นบรรจุ ควรรักษาให้สะอาด และเคลือบเป็นประจําด้วยชั้นบางของกรีส MoS2 (molybdenum disulfide)
ตรวจสอบสตางค์การขับเคลื่อนเป็นประจํา และถ้าพบว่าอ่อนตัว วางเครื่องยืดยืดใหม่
