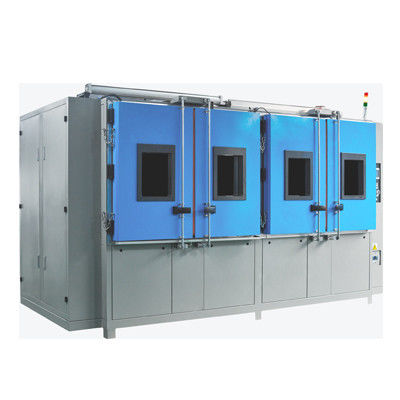

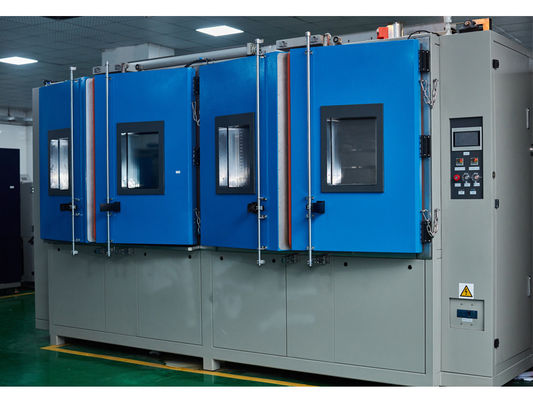

Cold rolled heat exchanger Thermal Shock Test Chamber 50 / 60Hz

Cold rolled heat exchanger Thermal Shock Test Chamber 50 / 60Hz

    • Cold rolled heat exchanger Thermal Shock Test Chamber 50 / 60Hz
    • Cold rolled heat exchanger Thermal Shock Test Chamber 50 / 60Hz
    • Cold rolled heat exchanger Thermal Shock Test Chamber 50 / 60Hz
  • Cold rolled heat exchanger Thermal Shock Test Chamber 50 / 60Hz

    รายละเอียดสินค้า:

    Place of Origin: China
    ชื่อแบรนด์: Haida
    ได้รับการรับรอง: CE,,ISO
    Model Number: HD-E703

    การชำระเงิน:

    Minimum Order Quantity: 1
    ราคา: Negotiation
    Packaging Details: Strong Wooden Case
    Delivery Time: 15 Days After Order
    Payment Terms: L/C, T/T, D/A, D/P, Western Union, MoneyGram
    Supply Ability: 75 Piece / Pieces Per Month
    ติดต่อ
    รายละเอียดสินค้า
    อุณหภูมิต่ำ ช่วงการรับแสง * 1: -65 ถึง 0 ° c ขีด จำกัด ล่างเย็นล่วงหน้า: -65 ° C
    ชั่วคราว เวลาดึงลง * 3: อุณหภูมิแวดล้อม ถึง -65 ° C ภายใน 70 นาที วัสดุภายนอก: เหล็กแผ่นรีดเย็นกันสนิม
    คูลเลอร์: สแตนเลสแผ่นแลกเปลี่ยนความร้อน แหล่งจ่ายไฟ: AC380V, 50 / 60Hz, สามเฟส, 30A
    แสงสูง:

    environmental test chamber

    ,

    environmental lab testing equipment

    เครื่องแลกเปลี่ยนความร้อนแบบรีดเย็น Thermal Shock Test Chamber 50 / 60Hz

    Thermal Shock Chamber.pdf

    1. คำอธิบาย:

    ห้องทดสอบด้านสิ่งแวดล้อมเครื่องแลกเปลี่ยนความร้อนรีดเย็น Thermal Shock Chamber adpots อุณหภูมิต่ำและสล็อตการสะสมอุณหภูมิสูงหลังจากสิ่งที่ทำให้ชื้นเปิดมันจะใช้อุณหภูมิร้อนและเย็นในช่องเก็บเข้าทดสอบร่องนำเข้าเพื่อให้บรรลุการสั่นสะเทือนอุณหภูมิอย่างรวดเร็ว system (BTC) การออกแบบพิเศษของระบบหมุนเวียนอากาศวิธีควบคุม SSR ใน PID ทำให้ระบบเพิ่มความร้อนเท่ากับปริมาณการสูญเสียความร้อน

    การดำเนินงานกล่องทดสอบผลกระทบร้อนและเย็น: การปรับสภาพ, การตรวจสอบเบื้องต้น, ทดสอบ, การกู้คืน,

    ระบบปรับอากาศ


    1, การควบคุมอากาศ: การ ไหลเวียนของการระบายอากาศที่ถูกบังคับวิธีการควบคุมอุณหภูมิสมดุล (BTC) วิธีนี้ไม่เพียง แต่หมายถึงกรณีของระบบระบายความร้อนสำหรับการดำเนินงานอย่างต่อเนื่องระบบควบคุมตามจุดตั้งอุณหภูมิของเครื่องทำความร้อนเพื่อควบคุมผลลัพธ์ของผลลัพธ์โดยการคำนวณเอาต์พุต PID โดยอัตโนมัติและในที่สุดก็บรรลุสมดุลแบบไดนามิก

    2 หมายถึงการไหลเวียนของอากาศ: สร้างขึ้นระหว่างท่อพัดลมไหลเวียนของอากาศและแกนยาวของสแตนเลส, การใช้ตู้เย็นที่มีประสิทธิภาพพลังงานและระบบการควบคุมโดยการแลกเปลี่ยนความร้อนที่มีประสิทธิภาพและมีประสิทธิภาพเพื่อให้บรรลุวัตถุประสงค์ของการเปลี่ยนแปลงอุณหภูมิ โดยปรับเต้าเสียบอากาศปรับสายฟ้าจึงช่วยปรับปรุงความสม่ำเสมอของอุณหภูมิห้อง

    3, วิธีการระบายความร้อนด้วยอากาศ: ไดอะแฟรมแลกเปลี่ยนความร้อนอากาศหลายขั้นตอน

    4 เครื่องทำความร้อน: Watkins คุณภาพนิกเกิลโครเมียมฮีตเตอร์ไฟฟ้า

    2. ข้อมูลจำเพาะของ อุณหภูมิสูงและต่ำความร้อนช็อกห้องทดสอบ :

    ระบบ

    การทดสอบสองโซน

    โดยการเปลี่ยนแดมเปอร์

    ห้องสามโซน

    แบบ

    HD-E703-

    50A / HD-E703-50W

    HD-E703-100A / HD-E703-100W

    ที่กำหนดเอง

    ประสิทธิภาพ

    พื้นที่ทดสอบ

    อุณหภูมิสูง ช่วงการรับแสง * 1

    + 60 ~ ถึง + 200 ° c

    อุณหภูมิต่ำ ช่วงการรับแสง * 1

    -65 ถึง 0 ° c

    ชั่วคราว ความผันผวน * 2

    ± 1.8 ° C

    ห้องร้อน

    ขีด จำกัด บนของความร้อนล่วงหน้า

    + 200 ° C

    ชั่วคราว เวลาร้อนขึ้น * 3

    อุณหภูมิแวดล้อม ถึง + 200 ° C ภายใน 30 นาที

    ห้องเย็น

    ขีด จำกัด ล่างเย็นล่วงหน้า

    -65 ° C

    ชั่วคราว เวลาดึงลง * 3

    อุณหภูมิแวดล้อม ถึง -65 ° C ภายใน 70 นาที

    ชั่วคราว การกู้คืน (2 โซน)

    เงื่อนไขการฟื้นตัว

    สองโซน: อุณหภูมิสูง การเปิดรับ +

    125 ° C 30 นาทีอุณหภูมิต่ำ การสัมผัส -40 ° C 30 นาที ชิ้นงาน 6.5 กก. (ตะกร้าชิ้นงาน 1.5 กก.)

    ชั่วคราว เวลาการกู้คืน

    ภายใน 10 นาที

    การก่อสร้าง

    วัสดุภายนอก

    เหล็กแผ่นรีดเย็นกันสนิม

    วัสดุพื้นที่ทดสอบ

    สแตนเลส SUS304

    ประตู * 4

    ประตูที่เปิดด้วยตนเองพร้อมปุ่มปลดล็อค

    เครื่องทำความร้อน

    เครื่องทำลวด

    หน่วยทำความเย็น

    ระบบ * 5

    ระบบทำความเย็นน้ำตกเชิงกล

    คอมเพรสเซอร์

    คอมเพรสเซอร์สกรอลล์ที่ปิดสนิท

    กลไกการขยายตัว

    วาล์วขยายตัวอิเล็กทรอนิกส์

    สารทำความเย็น

    อุณหภูมิสูง: R404A, อุณหภูมิต่ำสุด R23

    คูลเลอร์

    สแตนเลสแผ่นแลกเปลี่ยนความร้อน

    เครื่องหมุนเวียนอากาศ

    แฟน Sirocco

    ชุดขับแดมเปอร์

    กระบอกลม

    ฟิตติ้ง

    สายเคเบิลที่มีเส้นผ่านศูนย์กลาง 100 มม. ทางด้านซ้าย (ด้านขวาและขนาดเส้นผ่านศูนย์กลางที่สร้างขึ้นตามความต้องการมีให้เลือก) ตัวอย่าง

    สถานีควบคุมแหล่งจ่ายไฟ

    ขนาดภายใน (กว้าง x สูง x ลึก)

    350 x 400 x 350

    500 x 450 x 450

    ที่กำหนดเอง

    ทดสอบพื้นที่ความจุ

    50L

    100L

    ที่กำหนดเอง

    โหลดพื้นที่ทดสอบ

    5 กก

    10 กก

    ที่กำหนดเอง

    ขนาดภายนอก (กว้าง x สูง x ลึก)

    1230 x 1830 x 1270

    1380 x 1980 x 1370

    cust

    omized

    น้ำหนัก

    800kg

    1100kg

    N / A

    ข้อกำหนดด้านยูทิลิตี้

    สภาวะแวดล้อมที่อนุญาต

    + 5 ~ 30 ° C

    แหล่งจ่ายไฟ

    AC380V, 50 / 60Hz,

    สามเฟส 30A

    ความดันการจ่ายน้ำหล่อเย็น * 6

    02 ~ 0.4Mpa

    อัตราการจ่ายน้ำหล่อเย็น * 6

    8m³ / ชม

    การดำเนินงานอุณหภูมิน้ำหล่อเย็น พิสัย

    +18 ถึง 23 ° C

    ระดับเสียง

    70 เดซิเบลหรือต่ำกว่า

    ห้องช็อกทำงานดังนี้:

    1, ถังเก็บอุณหภูมิต่ำ: อุณหภูมิของถังจะถูกกำหนดโดยสถานะของเครื่องทำความร้อนท่อ, เครื่องระเหยและสถานะการทำงานของพัดลม หลังจากวาล์วขยายตัวปริมาณสารทำความเย็นที่ไหลเข้าไปในเครื่องระเหยในห้องทำงานห้องทำงานของการดูดซับความร้อนและการเป็นก๊าซเพื่อลดอุณหภูมิของห้องทำงาน; สารทำความเย็นที่เป็นแก๊สจะถูกดูดและบีบอัดไปที่อุณหภูมิสูงก๊าซความดันสูงเข้าไปในคอมเพรสเซอร์คอนเดนเซอร์มันจะถูกควบแน่นเป็นของเหลวและจากนั้นก็ทำการตรวจคัดกรองและในที่สุดก็ผ่านวาล์วขยายตัวเป็น throttled และทำให้เป็นก๊าซแล้วบีบอัดด้วยแรงดูดของคอมเพรสเซอร์

    2 ถังเก็บอุณหภูมิสูง: การควบคุมอุณหภูมิกลางสัญญาณตรวจจับจากการตรวจจับทันทีและสัญญาณอุณหภูมิที่ตั้งไว้จะถูกเปรียบเทียบสัญญาณเปรียบเทียบที่ได้รับจากตราสาร PID ลอจิกสัญญาณวงจรตรรกะ PID ในการควบคุมการถ่ายทอดสถานะของแข็งถูกปิดหรือปรับ อัตราส่วนความร้อนเวลาระดับพลังงานเอาท์พุทเพื่อให้บรรลุวัตถุประสงค์ของการควบคุมอุณหภูมิอัตโนมัติ

    3 ห้องทดสอบช็อตอุณหภูมิ: มิเตอร์ควบคุมวาล์วอุณหภูมิสูงโดยอัตโนมัติอุณหภูมิต่ำหรือสูงระหว่างห้องเก็บของเปลี่ยนตามลำดับเพื่อสร้างระบบการไหลเวียนของอากาศปิดและกล่องอุณหภูมิต่ำหรือกล่องอย่างรวดเร็วถึงการทดสอบอุณหภูมิเป้าหมาย

    หมายเหตุ

    1. หากต้องการช่วงแสงสูงอุณหภูมิต่ำกว่า + 60 ° C หรือต่ำสุดช่วงอุณหภูมิต่ำกว่า -60 ° C โปรดเลือกตัวเลือก“ ค่าอุณหภูมิแวดล้อม”

    2. หากความผันผวนของอุณหภูมิต่ำกว่า± 1.8 ° C โปรดเลือก“ แพคเกจความผันผวนอุณหภูมิต่ำ”

    3. อุณหภูมิความร้อนขึ้น / ดึงลงเวลาใช้ได้เฉพาะในระหว่างการดำเนินการห้องอิสระ

    4. หากจำเป็นต้องใช้ประตูเลื่อนอัตโนมัติโปรดเลือก“ แพ็คเกจประตูอัตโนมัติ”

    5. คอนเดนเซอร์ระบายความร้อนด้วยอากาศ / คอนเดนเซอร์ระบายความร้อนด้วยน้ำทั้งที่มีอยู่

    6. ใช้กับคอนเดนเซอร์ระบายความร้อนด้วยน้ำเท่านั้น

    3. อุปกรณ์ความปลอดภัยของ ห้องทดสอบการช็อกความร้อนที่อุณหภูมิสูงและต่ำ :

    1. สวิตช์ป้องกันความร้อนของห้องร้อนจัด
    2. ห้องเย็นสวิตช์ป้องกันความร้อนสูงเกินไป
    3. อากาศหมุนเวียนเกินพิกัดปลุก
    4. ตู้เย็นอุปกรณ์ป้องกันแรงดันสูง / ต่ำ
    5. สวิตช์อุณหภูมิคอมเพรสเซอร์
    6. สวิตช์ความดันอากาศ
    7. ฟิวส์
    8. รีเลย์กันน้ำ (ข้อมูลจำเพาะระบายความร้อนด้วยน้ำเท่านั้น)
    9. เบรกเกอร์คอมเพรสเซอร์
    10. ฮีตเตอร์ตัดวงจร
    11. พื้นที่ทดสอบความร้อนสูงเกินไป / ตัวป้องกันความเย็นเกิน
    12. วาล์วระบายอากาศ

    ควบคุม

    การใช้งานและการตั้งค่าทำได้ง่ายขึ้นโดยการใช้หน้าจอ LCD แบบสัมผัส (คำแนะนำที่แสดงบนหน้าจอ) การยืนยันรูปแบบการทดสอบอย่างรวดเร็ว, อุณหภูมิของพื้นที่ทดสอบ, รอบอุณหภูมิและกราฟแสดงแนวโน้ม

    การตั้งค่า

    ปุ่มป้อนแบบโต้ตอบโดยแผงสัมผัส

    แสดง

    จอแอลซีดี (5.7 นิ้ว)

    ฟังก์ชั่นการควบคุมอุณหภูมิ

    พื้นที่ทดสอบ: อุณหภูมิแสง

    ห้องร้อน: อุณหภูมิก่อนความร้อน

    ห้องเย็น: อุณหภูมิก่อนเย็น

    การควบคุมแบบ PID

    ช่วงอุณหภูมิที่ตั้งไว้ล่วงหน้า

    อุณหภูมิสูง: 60 ถึง 200'C

    อุณหภูมิต่ำ: -78 ถึง 0'C

    การตั้งค่าความละเอียด

    1'C

    อินพุต

    เทอร์โมคัปเปิลชนิด T (ทองแดง / ทองแดง - นิกเกิล)

    การตั้งค่าและช่วงบ่งชี้

    เวลาที่ตั้งไว้ล่วงหน้า: 0 นาที ถึง 99 ชั่วโมงและ 59 นาที

    รอบที่กำหนดไว้ล่วงหน้า: 1 ถึง 9,999 รอบ

    ฟังก์ชั่นอุปกรณ์เสริม

    ตั้งเวลาได้ล่วงหน้า

    การป้องกันความร้อนสูงเกินไป / มากเกินไป

    ไฟฟ้าขัดข้อง / เลือกกู้คืน

    การตั้งค่าเวลากู้คืนอุณหภูมิ

    โปรแกรมหน่วยความจำ

    ระบบตัดไฟอัตโนมัติ

    แสดงเวลาที่ตั้งโปรแกรมไว้

    ทดสอบการเลือกโหมดเสร็จสิ้น

    กราฟแนวโน้ม

    แสดงประวัติเตือนภัย

    การสอบเทียบเซ็นเซอร์

    การสื่อสาร RS-232 / USB

    บำรุงรักษารายวัน


    1. Thermal Shock me การปิดเครื่องเป็นเวลานานไม่ได้ถูกใช้เป็นประจำทุก ๆ ครึ่งพลังงานเวลาใช้พลังงานไม่น้อยกว่าหนึ่งชั่วโมงและชิ้นส่วนอะไหล่ที่เกี่ยวข้องและอุปกรณ์การทดสอบทำงานได้อย่างถูกต้อง

    2. ควรทำความสะอาดกล่องช็อตร้อนและเย็นอย่างสม่ำเสมอระเหย: ระดับความสะอาดเพราะการทดสอบที่แตกต่างกันในผลการไหลเวียนของอากาศบังคับจะรวบรวมจำนวนมากของอนุภาคฝุ่นละอองและวัตถุขนาดเล็กอื่น ๆ บนเครื่องระเหยควรทำความสะอาดเป็นประจำ

    3. พัดลมหมุนเวียนห้องอุณหภูมิต่ำพัดลมคอนเดนเซอร์และการแก้ไขสมดุลที่สะอาด: การทำความสะอาดและเครื่องระเหยคล้ายกันเนื่องจากห้องทำงานสภาพแวดล้อมที่แตกต่างกันพัดลมหมุนเวียนจะรวบรวมฝุ่นจำนวนมากบนพัดลมคอนเดนเซอร์และวัตถุอนุภาคขนาดเล็กอื่น ๆ ควรเป็นประจำ การทำความสะอาด

    4. ในการเคลื่อนย้ายอุปกรณ์ความร้อนช็อตฉันที่ Paddy ASHDOWN Lai การแนะนำเจ้าหน้าที่ด้านเทคนิคที่ดีที่สุดเพื่อหลีกเลี่ยงความเสียหายของอุปกรณ์เช่นการย้ายลูกค้าด้วยตัวเองต้องมีช่างไฟฟ้ามืออาชีพก่อนเปิดเครื่องเพื่อยืนยันการทำงานที่ถูกต้องของวงจรหรือ จะเผาชิ้นส่วนอุปกรณ์ที่เกี่ยวข้อง
