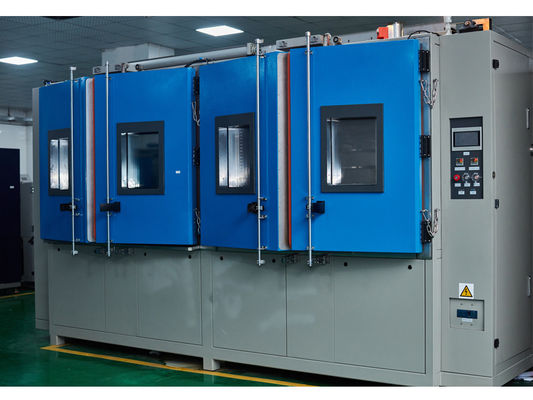

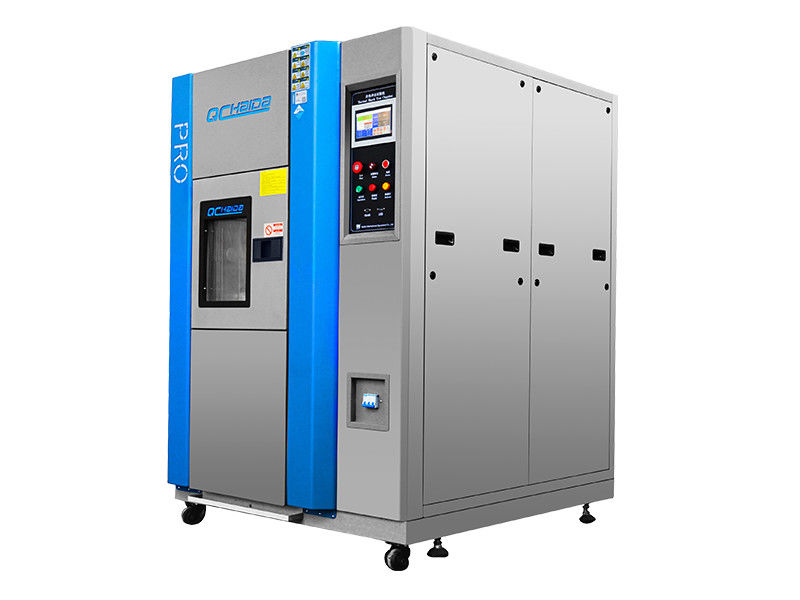

เครื่องหมุนเวียนอากาศ Therma Smooth Specimen Transfer Thermal Shock Chamber

เครื่องหมุนเวียนอากาศ Therma Smooth Specimen Transfer Thermal Shock Chamber

HD-E703 ห้องทดสอบแรงกระแทกความร้อนสามโซน....

คำอธิบาย:

Air circulator therma การถ่ายเทชิ้นงานอย่างราบรื่นThermal Shock Chamber  เป็นไปตามความต้องการของผู้ใช้ การออกแบบและผลิตเครื่องจักรที่เหมาะสมสำหรับผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์และส่วนประกอบของการทดสอบแรงกระแทกที่อุณหภูมิสูงและต่ำ และสภาพแวดล้อมการจัดเก็บและการทดสอบที่อุณหภูมิสูงหรืออุณหภูมิต่ำ สำหรับผู้ใช้เครื่องจักร (หรือชิ้นส่วน) เครื่องใช้ไฟฟ้า เครื่องมือ วัสดุ การเคลือบ การเคลือบผิว ฯลฯ สำหรับการทดสอบเร่งสภาพแวดล้อมของสภาพอากาศที่สอดคล้องกัน ตัวอย่างกับตัวอย่างหรือพฤติกรรมการทดสอบ

ตรงตามมาตรฐาน:

วิธีทดสอบ GB/T2423.1 ที่อุณหภูมิต่ำ วิธีทดสอบอุณหภูมิสูง GB/T2423.2
การทดสอบอุณหภูมิ GB / T2423.22 การทดสอบแรงกระแทกอุณหภูมิ GJB150.5
GJB360.7-87 การทดสอบผลกระทบต่ออุณหภูมิ GJB367.2-87, 405 การทดสอบผลกระทบต่ออุณหภูมิ
ห้องทดสอบอุณหภูมิซีรีส์ SJ/y73 T10187-91 ห้องทดสอบอุณหภูมิซีรีส์ SJ/y73 T10186-91
IEC68-2-14 _ วิธีทดสอบของ GB/T2424.13 N_ การเปลี่ยนแปลงอุณหภูมิ - วิธีทดสอบ 2002 สำหรับแนวทางการทดสอบการเปลี่ยนแปลงอุณหภูมิ
GB / T2423.22-2002 การทดสอบสภาพดินฟ้าอากาศอุณหภูมิ QC / T17-92 กฎทั่วไปของชิ้นส่วนรถยนต์
EIA364-32 โปรแกรมทดสอบการช็อกจากความร้อน (วงจรอุณหภูมิ) ขั้วต่อไฟฟ้าและเต้ารับการประเมินผลกระทบต่อสิ่งแวดล้อม

ประโยชน์

ตรงตามมาตรฐานการทหาร 883 วิธี 1010.8 กับ 15 ปอนด์ของผลิตภัณฑ์
ลิมิตสวิตช์จะหยุดกระบวนการถ่ายโอนและช่วยให้วางตำแหน่งผลิตภัณฑ์ได้อย่างแม่นยำ
วงจรแจ้งเตือนและปิดเครื่องมีการป้องกันอุณหภูมิเกิน/ต่ำกว่าเพื่อความปลอดภัยของผลิตภัณฑ์และผลการทดสอบที่แม่นยำ
ระบบทำความเย็นที่มีประสิทธิภาพให้ความสามารถในการระบายความร้อนเพื่อตอบสนองเวลาการรักษาเสถียรภาพของอุณหภูมิสำหรับข้อกำหนดทางทหาร
ราคาคุ้มค่า – ระบายความร้อนด้วยน้ำเทียบกับการระบายความร้อนด้วยไนโตรเจนเหลว

คุณสมบัติ

การไหลเวียนของอากาศในแนวตั้ง
พอร์ตเดินทาง 2”
องค์ประกอบความร้อนแบบลวดนิโครมมวลต่ำ ตอบสนองรวดเร็ว เปิดโล่ง
โซนสองประเภทพร้อมการตั้งค่าช่องร้อน/เย็น
ระบบทำความเย็นแบบคาสเคดพร้อมระบบควบคุม TEV และคอมเพรสเซอร์แบบกึ่งสุญญากาศสองตัว
ภายในบุด้วยไอระเหยที่ทำจากสเตนเลสสตีลเชื่อมต่อเนื่อง 100%
การควบคุมห้อง PID อัตโนมัติเต็มรูปแบบผ่านจอแสดงผลแบบตัวอักษรและตัวเลข
การกำหนดค่าแนวนอนหรือแนวตั้ง
ฉนวนเซรามิก
ฉนวนใยแก้วและโพลียูรีเทนช่วยให้ถ่ายเทความร้อนได้น้อยที่สุด
ประตูปะเก็นสองชั้นให้ฉนวนเพิ่มเติม
สวิตช์ประตู
ลิมิตสวิตช์
ระบบการขนส่งแบบ 2 แคร่ พร้อมตะกร้าลวดตาข่ายสแตนเลส

ช่วงอุณหภูมิ:

ด้วยการทำความเย็นแบบขั้นตอนเดียว: - 35°C ถึง +200°C, +/- 0.5 องศาหลังจากการรักษาเสถียรภาพ
ด้วยระบบทำความเย็นแบบคาสเคด: - 73°C ถึง +200°C, +/- 0.5 องศาหลังจากการรักษาเสถียรภาพ
ช่วงความชื้นมาตรฐาน: 20% ถึง 98% RH ในช่วงกระเปาะแห้งตั้งแต่ +20°C ถึง +85°C จำกัดโดยจุดน้ำค้างที่ +3°C

ข้อมูลจำเพาะ

อุปกรณ์ความปลอดภัย

1. สวิตช์ป้องกันห้องร้อนร้อนเกินไป
2. สวิตช์ป้องกันห้องเย็นร้อนเกินไป
3. สัญญาณเตือนการไหลเวียนของอากาศเกิน
4. ตู้เย็นป้องกันแรงดันสูง/ต่ำ
5. สวิตช์อุณหภูมิของคอมเพรสเซอร์
6. สวิตช์แรงดันลม
7. ฟิวส์
8. รีเลย์กันสะเทือนน้ำ ( สเปค ระบายความร้อนด้วยน้ำเท่านั้น)
9. เบรกเกอร์คอมเพรสเซอร์
10. เบรกเกอร์ฮีตเตอร์
11. พื้นที่ทดสอบตัวป้องกันความร้อนสูงเกินไป/เย็นเกินไป
12. วาล์วไล่ลม

การบำรุงรักษารายวัน

1. ระบบทำความเย็นที่ใช้พัดลมคอนเดนเซอร์ระบายความร้อนด้วยอากาศควรได้รับการบำรุงรักษา กำจัด และชำระล้างคอนเดนเซอร์อย่างสม่ำเสมอ เพื่อให้การถ่ายเทความร้อนของการระบายอากาศมีประสิทธิภาพดี
2, ร้อนและเย็นช็อตฉันไม่ได้ใช้การปิดเครื่องนานเป็นประจำทุก ๆ ครึ่งพลังงาน, เวลาไฟฟ้าไม่น้อยกว่าหนึ่งชั่วโมง, และชิ้นส่วนอะไหล่ที่เกี่ยวข้องและอุปกรณ์ทดสอบทำงานอย่างถูกต้อง.
3 ควรทำความสะอาดกล่องช็อกร้อนและเย็นอย่างสม่ำเสมอ: ระดับความสะอาดเนื่องจากการทดสอบแตกต่างกัน ในผลการไหลเวียนของอากาศที่ถูกบังคับ มันจะรวบรวมอนุภาคฝุ่นจำนวนมากและควรทำความสะอาดวัตถุขนาดเล็กอื่น ๆ บนเครื่องระเหยอย่างสม่ำเสมอ
4, พัดลมหมุนเวียนห้องอุณหภูมิต่ำ, พัดลมคอนเดนเซอร์และการแก้ไขความสมดุลที่สะอาด: การทำความสะอาดและเครื่องระเหยจะคล้ายกันเนื่องจากห้องสภาพแวดล้อมการทำงานที่แตกต่างกัน พัดลมหมุนเวียนจะรวบรวมฝุ่นจำนวนมากและอนุภาคขนาดเล็กอื่น ๆ บนพัดลมคอนเดนเซอร์ของวัตถุควรทำความสะอาดเป็นประจำ
5 อุปกรณ์กล่องช็อกร้อนและเย็นในการเคลื่อนย้ายโดยเฉพาะอย่างยิ่งที่ Paddy ASHDOWN Lai คำแนะนำช่างเครื่องมือวัดเพื่อหลีกเลี่ยงความเสียหายต่ออุปกรณ์เช่นการย้ายด้วยตนเองของลูกค้าต้องมีช่างไฟฟ้ามืออาชีพก่อนเปิดเครื่องเพื่อยืนยันการทำงานที่ถูกต้องของวงจร หรือจะเผาส่วนประกอบที่เกี่ยวข้องกับอุปกรณ์
