รายละเอียดสินค้า:
|
| แรงไซน์ (สูงสุด): | 30kN | แรงกระแทก (จุดสูงสุด) แรงกระแทก (จุดสูงสุด): | 60kN |
|---|---|---|---|
| ช่วงความถี่: | 5～2,600เฮิรตซ์ | น้ําหนักของอ้อม: | 40 กิโลกรัม |
| ขนาด (l × w × h, unpacked): | 1,330x860x1,250 มม. | ความถี่การแยกการสั่นสะเทือนตามแนวแกน: | ＜3 Hz |
| เขา/มิติสกรู: | M10 (เมตริก) | ||
| เน้น: | โต๊ะเขย่าสั่นสะเทือนแบบกระตุ้นบรอดแบนด์,ระบบโต๊ะเขย่าสั่นสะเทือนพร้อมการรับประกัน,ระบบโต๊ะเขย่าสั่นสะเทือนสำหรับอุตสาหกรรม |
||

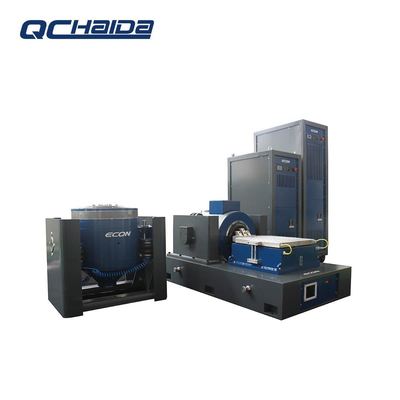

เครื่องทดสอบการสั่นสะเทือนแบบ Electromagnetic Shaker / เครื่องทดสอบการสั่นสะเทือน
บทนำ:
การทดสอบการสั่นสะเทือนแบบสุ่มของเครื่องเขย่า (GB/ t2423.56-2006) ถูกกระตุ้นโดยสัญญาณอินพุตแบบสุ่ม ซึ่งรวมถึงส่วนประกอบความถี่ทั้งหมดภายในช่วงความถี่ที่ระบุ (บรอดแบนด์) ตลอดเวลา ค่าทันทีของมันเป็นไปตามการแจกแจงแบบปกติ (เกาส์เซียน) การกระจายในช่วงความถี่แสดงโดยเส้นโค้งความหนาแน่นของสเปกตรัมความเร่ง (ASD)
การสั่นสะเทือนแบบสุ่มเป็นประเภทการกระตุ้นที่พบบ่อยที่สุดที่เกิดขึ้นในโลกแห่งความเป็นจริง ค่าทันทีในอนาคตของมันไม่สามารถทำนายได้จากสถานะในอดีต แต่สามารถทำนายได้โดยพิจารณาจากความน่าจะเป็นเท่านั้น ในความเป็นจริง ลักษณะเหล่านี้สามารถนำไปใช้กับการคำนวณส่วนใหญ่ที่เกี่ยวข้องกับการสั่นสะเทือนแบบสุ่ม เช่น ความล้าและความเครียดสลับ
ซึ่งแตกต่างจากการทดสอบแบบไซน์ การสั่นสะเทือนแบบสุ่มของแท่นทดสอบจะถูกกระตุ้นและเกิดการสั่นพ้องอยู่เสมอในระหว่างระยะเวลา แม้ว่าจะไม่สามารถเข้าถึงค่าสูงสุดได้ สัญญาณสุ่มส่วนใหญ่ในห้องปฏิบัติการมีค่า RMS 3 เท่า ซึ่งหมายความว่าค่าทันทีของการกระตุ้นภายในช่วงความถี่ทดสอบสามารถขยายได้จากศูนย์เป็น 3 เท่าของ RMS ทั้งหมด (R.M.S.) ความแตกต่างที่ใหญ่กว่าที่ต้องนำมาพิจารณาสำหรับการกระตุ้นแบบสุ่มคือ จะมีการสลับความเครียดจำนวนมาก ทั้งบวกและลบ ระหว่างจุดตัด คุณสมบัตินี้จะส่งผลต่อความเสียหายจากความล้าและส่งผลต่ออายุการใช้งานที่คาดหวังของการล้มเหลว
ไม่ว่าจะเป็นการสั่นสะเทือนแบบไซน์หรือการสั่นสะเทือนแบบสุ่ม เฉพาะเมื่อมีความเข้าใจที่ดีขึ้นเกี่ยวกับการผลิตผลิตภัณฑ์ สภาพแวดล้อมการขนส่งและการใช้งาน และคุณสมบัติและลักษณะของอุปกรณ์ทดสอบเท่านั้น เราจึงสามารถเลือกโหมดการสั่นสะเทือนที่เหมาะสมของเราเองได้อย่างเหมาะสม เพื่อคัดกรองผลิตภัณฑ์คุณภาพสูงและปรับปรุงประสิทธิภาพของผลิตภัณฑ์ที่มีข้อบกพร่อง
ระบบทดสอบการสั่นสะเทือนแบบไดนามิกไฟฟ้าแผ่นข้อมูลประสิทธิภาพ:
| เครื่องเขย่า (รุ่น# EDM-2000) | ||
| แรงไซน์ (สูงสุด) | 30kN | |
| แรงกระแทก (สูงสุด) | 60 kN | |
| ช่วงความถี่ | 5～2,600 Hz | |
| การกระจัด (ต่อเนื่อง) | 100 มม. | |
| ความเร็วสูงสุด | 1.8 ม./วินาที | |
| ความเร่งสูงสุด | 75 G | |
| เส้นผ่านศูนย์กลางของอาร์เมเจอร์ | 445 มม. | |
| 1st ความถี่เรโซแนนซ์ลำดับ | 2,400 Hz | |
| ช่วงเวลาเยื้องศูนย์ที่อนุญาต | ＞500 Nxm | |
| น้ำหนักอาร์เมเจอร์ | 40 กก. | |
| ขนาดสกรู HE/ST | M10 (เมตริก) | |
| ความถี่แยกการสั่นสะเทือนตามแนวแกน | ＜3 Hz | |
| น้ำหนักบรรทุกสูงสุด | 500 กก. | |
| การรั่วไหลของฟลักซ์แม่เหล็ก | ≤1 mT | |
| ขนาด (ยาว x กว้าง x สูง, ไม่ได้บรรจุ) | 1,330x860x1,250 มม. | |
| น้ำหนัก (ไม่ได้บรรจุ) | 2,500 กก. | |
| การติดตั้ง | แผ่นยาง (ต้องใช้สลักเกลียว) | |
| เครื่องขยายเสียง(รุ่น# VSA-H323A) | ||
| เอาต์พุตแอมพลิฟายเออร์ | 30 kVA | |
| SNR | ＞65 dB | |
| แรงดันเอาต์พุตที่กำหนด | 120 Vrms | |
| ประสิทธิภาพของแอมพลิฟายเออร์ | ＞ 90% | |
| ขนาด (ยาว x กว้าง x สูง, ไม่ได้บรรจุ) | 800x900x2,100 มม. | |
| น้ำหนัก (ไม่ได้บรรจุ) | 500 กก. | |
| โบลเวอร์ (รุ่น# PBL-W30) | ||
| ปริมาณลม | 0.46 ม.3/วินาที | |
| พลังงาน | 7.5 กิโลวัตต์ | |
| เส้นผ่านศูนย์กลางท่อลม | 200 มม. | |
| แรงดันอากาศ | 8.8kPa | |
| การติดตั้ง | สามารถเชื่อมต่อกับเพดาน (โค้งได้สูงสุดสอง 90 องศา) วิ่งได้สูงสุด 20’ | |
| โต๊ะเลื่อนแนวนอน (รุ่น# 30ST-600M) | ||
| ขนาด | 600x600 มม. | |
| ความหนา | 45 มม. | |
| ขีดจำกัดความถี่ | 2,000 Hz | |
| มวลที่มีประสิทธิภาพ | 54 กก. | |
|
หมายเหตุ: 1. ใช้ตลับลูกปืนฟิล์มน้ำมันแรงดันสูงเพื่อความสม่ำเสมอที่ดีขึ้น |
||
| ตัวควบคุมการสั่นสะเทือนและมาตรวัดความเร่ง | ||
| ตัวควบคุมการสั่นสะเทือน VT-9008-4 | ตัวควบคุมการสั่นสะเทือน 4 ช่องสัญญาณพร้อมไซน์และการสอบเทียบด้วยตนเอง | |
| มาตรวัดความเร่ง EA-YD-181 | 100mV/g, ช่วง: 50g, ความถี่ในการทำงาน: 1-10kHz, น้ำหนัก: 11 กรัม, พร้อมสายเคเบิลเสียงรบกวนต่ำ 10 ฟุต | |
| ฟังก์ชัน/อุปกรณ์เสริมอื่นๆ ที่รองรับ | ||
| ห้องสิ่งแวดล้อม | รองรับ | |
| อุปกรณ์มือถือ | ปรับแต่งได้ | |
| แผ่นฉนวน | ปรับแต่งได้ | |
| อุปกรณ์ติดตั้ง | ปรับแต่งได้ | |
| สภาพแวดล้อมการทำงานของระบบ | ||
| ช่วงอุณหภูมิ | 0-40℃ | |
| ช่วงความชื้น | 0～90% , ไม่มีการควบแน่น | |
| ข้อกำหนดด้านพลังงาน | 380V/3ph/50Hz, 40kVA | |
| แรงดันอากาศอัด | 0.6 Mpa | |
วิธีการใช้งาน:
1, คู่มือการควบคุมเพื่อทำตามขั้นตอนให้เสร็จสิ้น
2, เช่น ข้อผิดพลาดในการใช้งานที่ไม่สามารถทำงานได้ คุณสามารถใช้วิธีการกู้คืนของขั้นตอนการป้อนข้อมูล จากนั้นตั้งค่ากลุ่มเดียวหรือขั้นตอนการทำงานอื่นๆ
3, ก่อนใช้งานให้กดสวิตช์เริ่มต้นภายนอก ปรากฏ COO กล่าวคือ ปล่อยไป เปิดปุ่ม
4, ตัวเครื่องไต้หวัน:
1 ปลอกเท้าตัวเครื่องให้ยึดให้ไกลที่สุดเท่าที่จะทำได้
2 แหล่งจ่ายไฟเปิด/ทำงานในสายเอาต์พุตไม่สามารถถอดปลั๊กได้
3 วางระดับให้ไกลที่สุดเท่าที่จะทำได้
4 ส่วนประกอบสามารถเปลี่ยนแปลงได้ ไม่ควรเปลี่ยนสายหรือจากการเชื่อมต่อ
5 ตัวเครื่องไต้หวันต้องไม่ถูกจัดระเบียบใหม่ทั้งหมดหรือบางส่วน เฉพาะตามข้อกำหนดสำหรับส่วนประกอบเดียวและมีรหัสยืนยันต้นฉบับ
5, แอมพลิจูดภายในรหัส
1. อย่าปรับให้ใหญ่เกินไปก่อนหรือหลังการบูต
2) แอมพลิจูดต่ำของการปรับแอมพลิจูดสูง
3 ปุ่มปรับแอมพลิจูดแผงควบคุมวางในตำแหน่งตรงกลางรายการทดสอบ: วางเพื่อเน้นที่ประเด็นหลัก ลดด้านซ้ายแบนด้านขวา
4 กล่องควบคุม: ไม่สามารถวางไว้ด้านบนหรือใต้ดินได้
6, รหัสภายใน: รีเซ็ตเมื่อทำงานหรือใช้งานไม่ถูกต้อง
7, กล่องควบคุม:
1) สายเชื่อมต่อของตัวเครื่องต้องล็อคให้แน่นหลังจากแขวน
2 สวิตช์ทิศทางการสั่นสะเทือนและสายเชื่อมต่อเอาต์พุตคือการติดต่อกัน ไม่สามารถเชื่อมต่อผิดได้
8, การทดสอบ: การทดสอบที่ไม่พิเศษควรใช้การทดสอบคลื่นเต็ม
9, ตัวเครื่องไต้หวัน: ไม่สามารถสร้างเสียงชนกันได้ แกนกลางบนและล่างสัมผัสกันจะทำให้ชิ้นส่วนเหล็กสปริงแตกหักต้องปิดทันที การปรับแอมพลิจูดจะถูกปรับให้เล็กแล้วเปิด
10, อื่นๆ ที่ไม่รู้จัก:
อย่าเปลี่ยนส่วนประกอบและสายภายในโดยพลการ
11, เหตุผลที่ไม่ดี:
1 รุ่นคอมพิวเตอร์ที่ไม่สามารถใช้สำหรับการควบคุมโต๊ะเขย่าได้
2 ไม่สามารถโหลดไดรเวอร์ใหม่ได้
2 สำหรับการทดสอบ Ista-ia ผู้ปฏิบัติงานเพื่อปกป้องตัวอย่าง เพื่อป้องกันไม่ให้ชิ้นทดสอบเลื่อนออกจากโต๊ะ
บริการหลังการขาย:
หากมีปัญหาใดๆ เกิดขึ้นในระหว่างขั้นตอนการทดสอบของคุณ เรารับประกัน:
การตอบสนองทันที: การตอบกลับอย่างเป็นทางการภายใน 48 ชั่วโมง
การแก้ไขอย่างรวดเร็ว: แนวทางแก้ไขที่เสนอภายใน 3 วันทำการ
การสนับสนุนที่ครอบคลุม: เข้าถึงคู่มือการใช้งานภาษาอังกฤษ วิดีโอแนะนำ และความช่วยเหลือในการประชุมทางวิดีโอ
ทำไมต้องเลือกเรา?
การออกแบบพร้อมใช้งานทั่วโลก
การสลับอัตโนมัติแรงดันไฟฟ้าในตัว (110V/220V), ความเข้ากันได้ของปลั๊กสากล และการป้องกันตัวบ่งชี้ที่ได้รับการรับรองความปลอดภัย
การสนับสนุนหลังการขายที่ยอดเยี่ยม
การรับประกันแบบครอบคลุม 18 เดือน ประโยชน์เฉพาะในอุตสาหกรรม: บริการซ่อมฟรีสำหรับตัวควบคุม – แม้แต่หน่วยคู่แข่ง เพียงส่งตัวควบคุมมาให้เรา
ข้อผูกมัดด้านคุณภาพ
จดหมายรับรองคุณภาพอย่างเป็นทางการมาพร้อมกับการลงนามในสัญญาแต่ละฉบับ รับประกันประสิทธิภาพและสร้างความไว้วางใจ
บรรจุภัณฑ์ป้องกันเกรดอุตสาหกรรม
(เช่น ไทรเซอราทอปส์) ห่อแยกกันในฟิล์มฟองอากาศป้องกันไฟฟ้าสถิตและยึดในลังไม้เสริมแรง สิ่งนี้ทำให้มั่นใจได้ว่า:
• การดูดซับแรงกระแทก & ทนต่อแรงกระแทก
• การป้องกันความชื้น & การกัดกร่อน
• วัสดุที่ไม่เป็นพิษ ไม่มีกลิ่น
• ความโปร่งใสที่ดีที่สุดสำหรับการตรวจสอบ
คำถามที่พบบ่อย:ถาม: คุณเป็นบริษัทการค้าหรือผู้ผลิต?
ตอบ: ผู้ผลิตแบบบูรณาการที่มีประสบการณ์ 21+ ปีเชี่ยวชาญด้านอุปกรณ์ทดสอบและประสบการณ์การส่งออก 6 ปี
ถาม: ไทม์ไลน์การจัดส่งของคุณหลังจากยืนยันการสั่งซื้อคืออะไร?
ตอบ: คำสั่งซื้อมาตรฐาน: 10-25 วันทำการ
คำสั่งซื้อในสต็อก: จัดส่งภายใน 3 วัน
หมายเหตุ: ระยะเวลาในการจัดส่งแตกต่างกันไปตามข้อกำหนดของผลิตภัณฑ์และปริมาณการสั่งซื้อ
ถาม: เงื่อนไขการรับประกันและบริการหลังการขายของคุณคืออะไร?
ตอบ: การรับประกันแบบครอบคลุม 12 เดือนสำหรับเครื่องทดสอบทั้งหมด
ประโยชน์เฉพาะในอุตสาหกรรม: การซ่อมแซมตัวควบคุมฟรี (รวมถึงหน่วยที่ไม่ใช่ HAIDA)
การสนับสนุนหลังการรับประกัน: ทีมงานด้านเทคนิคโดยเฉพาะสำหรับการแก้ไขปัญหา คำแนะนำในการปฏิบัติงาน และการแก้ไขข้อร้องเรียน
ถาม: คุณมั่นใจในคุณภาพและบริการของผลิตภัณฑ์ได้อย่างไร?
ตอบ: การตรวจสอบก่อนจัดส่ง 100% พร้อมการทดสอบประสิทธิภาพเต็มรูปแบบ
การออกแบบพร้อมใช้งานทั่วโลก: การสลับอัตโนมัติแรงดันไฟฟ้า (110V/220V), ปลั๊กสากล, ตัวบ่งชี้ที่ได้รับการรับรองความปลอดภัย
การสนับสนุนการฝึกอบรมหลายระดับ:
✓ วิดีโอการใช้งานคำแนะนำ
✓ การฝึกอบรมวิศวกรในสถานที่ (ตามคำขอ)
ความน่าเชื่อถือที่พิสูจน์แล้วในตลาด:
ได้รับการยอมรับทั่วโลกจากผู้ใช้ในอุตสาหกรรม
ถาม: คุณมีการปรับแต่งผลิตภัณฑ์หรือไม่?
ตอบ: ใช่ เราพัฒนาโซลูชันที่ปรับแต่งตามพารามิเตอร์ทางเทคนิคและความต้องการในการใช้งานของคุณ
