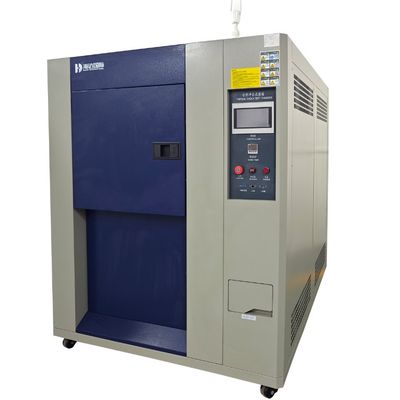

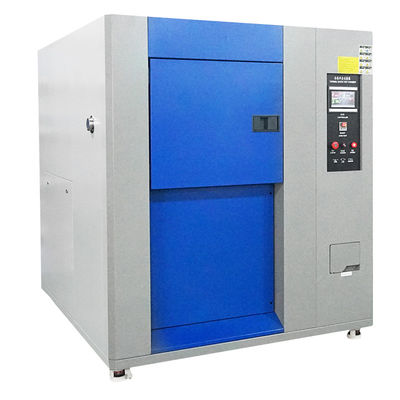

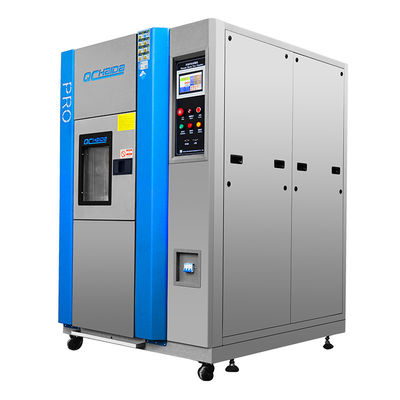

เครื่องทดสอบแรงกระแทกด้วยความร้อน อุปกรณ์ทดสอบด้านสิ่งแวดล้อม

เครื่องทดสอบแรงกระแทกด้วยความร้อน อุปกรณ์ทดสอบด้านสิ่งแวดล้อม

ห้องช็อกความร้อน.pdf

คำอธิบาย:

เครื่องทดสอบแรงกระแทกด้วยความร้อนแบ่งออกเป็นพื้นที่อุณหภูมิสูง พื้นที่อุณหภูมิต่ำ และพื้นที่ทดสอบสามส่วน แต่ละพื้นที่มีโครงสร้างฉนวนที่ไม่ซ้ำกัน ดังนั้นทำการทดสอบแรงกระแทกทั้งร้อนและเย็น และโดยระดับของอุณหภูมิสูงและอุณหภูมิที่ต่ำมากในสภาพแวดล้อมต่อเนื่องสามารถทนได้ในขณะนี้ นั่นคือการทดสอบความเสียหายทางเคมีหรือทางกายภาพของพวกเขาในระยะเวลาอันสั้นที่สุดเนื่องจากการขยายตัวและการหดตัวเนื่องจากความร้อนที่เกิดขึ้น วัตถุที่เหมาะสมได้แก่ โลหะ พลาสติก ยาง อุปกรณ์อิเล็กทรอนิกส์ และวัสดุอื่นๆ สามารถใช้เป็นพื้นฐานในการปรับปรุงผลิตภัณฑ์หรือข้อมูลอ้างอิงได้

ฟังก์ชั่น

การทดสอบแรงกระแทกที่อุณหภูมิสูงหรือการทดสอบแรงกระแทกที่อุณหภูมิต่ำ เวลาสูงสุดคือสูงสุด 9999 นาที รอบเวลาสูงสุดคือ 9999 ครั้ง เครื่องสามารถหมุนรอบการกระแทกโดยอัตโนมัติหรือด้วยตนเอง หรือตั้งค่าพื้นที่สองหรือสามพื้นที่สำหรับการกระแทกแบบร้อนและเย็นแบบเลือกได้ ใช้ระบบระบายความร้อนแบบไบนารีที่มีประสิทธิภาพในการทำความเย็นมาก โดยระบบทำความเย็นแบ่งออกเป็นแบบระบายความร้อนด้วยอากาศและระบายความร้อนด้วยน้ำ นอกจากนี้ยังสามารถเชื่อมต่อกับคอมพิวเตอร์ได้ แต่เครื่องดนตรีมีไว้เพื่อการซื้อเพิ่มเติมเท่านั้น อินเทอร์เฟซการควบคุมแบบสัมผัส LCD สีพร้อมภาษาจีนและอังกฤษใช้งานง่าย

ห้องช็อกความร้อนทำงาน: การปรับสภาพ การทดสอบเบื้องต้น การทดสอบ การฟื้นตัว และตรวจพบในที่สุด

คุณสมบัติ
•ตรงตามมาตรฐาน MIL-STD 202F, Method 107G, เงื่อนไข A, B, C และ F
MIL-STD 883 วิธี 1010.7 เงื่อนไข A, B, C และ F
•การป้องกันอุณหภูมิเกิน / อุณหภูมิต่ำเกินไปของโซลิดสเตต
• อุปกรณ์ทำความร้อนลวดนิกโครมแบบเปิดโล่งแบบไฟฟ้ารองรับโดย
ฉนวนเซรามิก
•คอยล์เย็น LN2 แบบครีบปลายเปิดจำนวน 2 ตัว
•ล้อโบลเวอร์แบบแรงเหวี่ยงพร้อมมอเตอร์ติดตั้งภายนอก
•ระบบขนส่งรถที่เปิดใช้งานด้วยลมสูงสุด
ตะกร้าผลิตภัณฑ์ตาข่ายสแตนเลสหกตะกร้า
•ท่อระบายน้ำในห้องทดสอบพร้อมการเชื่อมต่อ FPT ประเภท 1/4"
•สวิตช์ประตูสำหรับแต่ละห้อง


ระบบปรับอากาศ
-  การควบคุมอากาศ:การไหลเวียนของการระบายอากาศแบบบังคับ, วิธีปรับสมดุลเทอร์โมสตัท (BTC) วิธีการนี้ไม่เพียงแต่หมายถึงกรณีของระบบทำความเย็นสำหรับการทำงานต่อเนื่องเท่านั้น ระบบควบคุมตามจุดตั้งอุณหภูมิของเครื่องทำความร้อนเพื่อควบคุมเอาต์พุตของผลลัพธ์โดยการคำนวณเอาต์พุต PID โดยอัตโนมัติ และบรรลุความสมดุลแบบไดนามิกในที่สุด
· การไหลเวียนของอากาศหมายถึง:สร้างขึ้นระหว่างท่อพัดลมหมุนเวียนอากาศและแกนยาวของสแตนเลส การใช้ตู้เย็นและระบบควบคุมที่ประหยัดพลังงานโดยเครื่องช่วยหายใจแลกเปลี่ยนความร้อนที่มีประสิทธิภาพและมีประสิทธิภาพ เพื่อให้บรรลุวัตถุประสงค์ของการเปลี่ยนแปลงอุณหภูมิ ด้วยสลักเกลียวปรับช่องระบายอากาศที่ปรับได้ซึ่งจะช่วยปรับปรุงความสม่ำเสมอของอุณหภูมิห้องได้อย่างมาก
· วิธีการระบายความร้อนด้วยอากาศ:เครื่องแลกเปลี่ยนความร้อนอากาศแบบไดอะแฟรมหลายขั้นตอน
· การทำความร้อนด้วยอากาศ:เครื่องทำความร้อนไฟฟ้าคุณภาพ Nickel Chrome ของ Watkins

ข้อมูลจำเพาะ:

หมายเหตุ

-หากต้องใช้ขีดจำกัดล่างของช่วงการสัมผัสที่อุณหภูมิสูง + 60°C หรือขีดจำกัดล่างของช่วงการสัมผัสที่อุณหภูมิต่ำ -60°C โปรดเลือกตัวเลือก "การสัมผัสที่อุณหภูมิแวดล้อม"

-หากความผันผวนของอุณหภูมิต้องต่ำกว่า ±1.8°C โปรดเลือก "แพ็คเกจความผันผวนของอุณหภูมิต่ำ"

-เวลาการอุ่น/ดึงอุณหภูมิจะมีผลเฉพาะระหว่างการทำงานของห้องอิสระเท่านั้น

-หากต้องการประตูบานเลื่อนอัตโนมัติ โปรดเลือก “ชุดประตูอัตโนมัติ”

-มีทั้งคอนเดนเซอร์ระบายความร้อนด้วยอากาศ / คอนเดนเซอร์ระบายความร้อนด้วยน้ำ

-ใช้กับคอนเดนเซอร์ระบายความร้อนด้วยน้ำเท่านั้น

อุปกรณ์ความปลอดภัย :

1) สวิตช์ป้องกันความร้อนสูงเกินไปในห้องร้อน

2) สวิตช์ป้องกันความร้อนสูงเกินไปในห้องเย็น

3) สัญญาณเตือนโอเวอร์โหลดของเครื่องหมุนเวียนอากาศ

4) ตู้เย็นป้องกันแรงดันสูง/ต่ำ

5) สวิตช์อุณหภูมิคอมเพรสเซอร์

6) สวิตช์ความดันอากาศ

7)ฟิวส์

8) รีเลย์ระบบกันสะเทือนน้ำ (เฉพาะสเปคระบายความร้อนด้วยน้ำเท่านั้น)

9) เบรกเกอร์วงจรคอมเพรสเซอร์

10) เบรกเกอร์ฮีตเตอร์

11) พื้นที่ทดสอบมีความร้อนมากเกินไป/ตัวป้องกันความเย็นเกิน

12) วาล์วไล่อากาศ

การบำรุงรักษารายวัน
-ร้อนและเย็นช็อคฉัน การปิดเครื่องเป็นเวลานานไม่ได้ใช้เป็นประจำทุกๆ ครึ่งกำลัง เวลาเปิดเครื่องไม่น้อยกว่าหนึ่งชั่วโมง และอะไหล่และอุปกรณ์ทดสอบที่เกี่ยวข้องทำงานอย่างถูกต้อง


-ควรทำความสะอาดกล่องช็อคร้อนและเย็นเป็นประจำ เครื่องระเหย: ระดับความสะอาดเนื่องจากการทดสอบแตกต่างกัน ในผลการไหลเวียนของอากาศที่ถูกบังคับจะรวบรวมฝุ่นละอองจำนวนมากและวัตถุขนาดเล็กอื่น ๆ บนเครื่องระเหยควรทำความสะอาดอย่างสม่ำเสมอ


-พัดลมหมุนเวียนในห้องอุณหภูมิต่ำ พัดลมคอนเดนเซอร์ และการแก้ไขสมดุลการทำความสะอาด: การทำความสะอาดและเครื่องระเหยจะคล้ายกันเนื่องจากห้องที่มีสภาพแวดล้อมการทำงานที่แตกต่างกัน พัดลมหมุนเวียน จะรวบรวมฝุ่นจำนวนมากและอนุภาคขนาดเล็กอื่น ๆ บนวัตถุ พัดลมคอนเดนเซอร์ควรทำความสะอาดเป็นประจำ


-อุปกรณ์กล่องช็อกร้อนและเย็น หากต้องการเคลื่อนย้ายตามคำแนะนำของช่างเทคนิคเครื่องมือวัด Paddy ASHDOWN Lai เพื่อหลีกเลี่ยงความเสียหายต่ออุปกรณ์ เช่น ลูกค้าย้ายเอง ต้องมีช่างไฟฟ้ามืออาชีพก่อนเปิดเครื่องเพื่อยืนยันการทำงานของวงจรอย่างถูกต้อง หรือ จะเผาส่วนประกอบที่เกี่ยวข้องกับอุปกรณ์

การใช้งานและการตั้งค่าทำได้ง่ายขึ้นโดยใช้จอ LCD แบบสัมผัส (คำแนะนำที่แสดงบนหน้าจอ) การยืนยันรูปแบบการทดสอบ อุณหภูมิพื้นที่ทดสอบ วงจรอุณหภูมิ และการแสดงกราฟแนวโน้มโดยทันที
