รายละเอียดสินค้า:
|
| การใช้งาน: | อุปกรณ์ทดสอบ IP แบบฉีดพ่นน้ำฝนแบบกันน้ำแบบกันน้ำ IPX5 / IPX6 | ความเร็วในการหมุน: | ปรับได้ |
|---|---|---|---|
| รัศมีแขน: | 300 มม. 400 มม. 600 มม. 800 มม. 1000 มม. 1200 มม. หรือ 1500 มม | มุมหมุน: | +/-270 ปรับได้ |
| โต๊ะหมุน: | ปรับความเร็วได้ | อัตราการไหล: | 0.07L/นาที (IPX3,4), 0.6+/-0.5L/นาที (IPX4K) |
| ระยะหัวฉีด: | 50mm | เส้นผ่านศูนย์กลางหัวฉีด: | 0.4mm |
| พลัง: | 1 เฟส 220V 5KW | ความเร็วในการหมุนของชิ้นงาน: | 1-3r / นาที (ปรับได้) |
| แสงสูง: | electronic lab equipment,laboratory testing equipment |
||

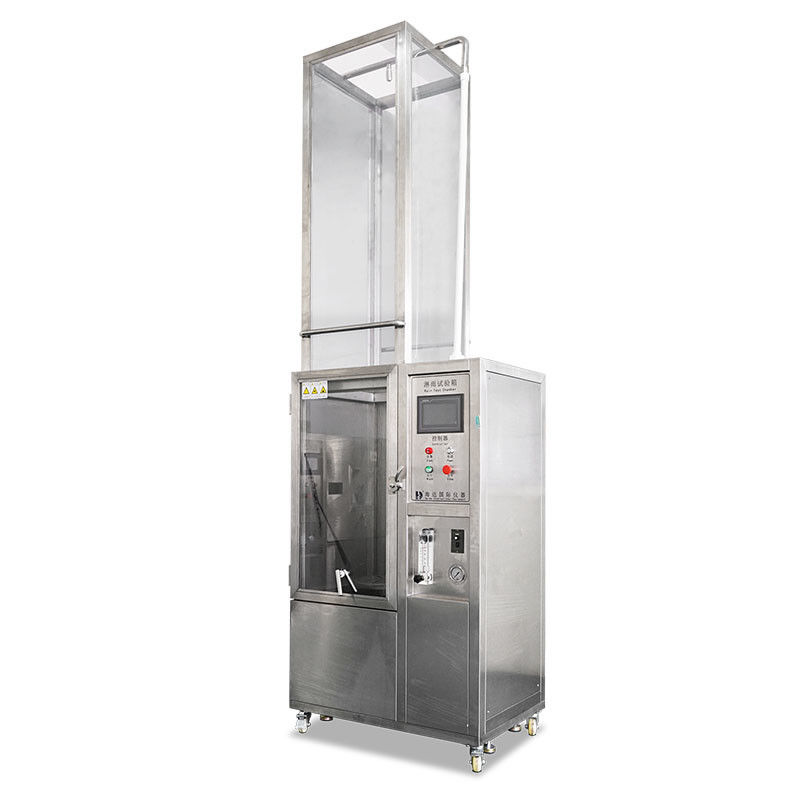

อุปกรณ์ทดสอบ Lab อุปกรณ์ป้องกันน้ำเข้า เครื่องทดสอบกันน้ำ
คำอธิบาย:
ห้องทดสอบกันน้ำเหมาะสำหรับการประเมินผลิตภัณฑ์ไฟฟ้า เปลือกและซีลในสภาพแวดล้อมฝนสามารถมั่นใจได้ว่าอุปกรณ์และส่วนประกอบการทดสอบประสิทธิภาพที่ดีเครื่องทดสอบในห้องปฏิบัติการนี้ใช้การออกแบบทางวิทยาศาสตร์ ทำให้อุปกรณ์สามารถจำลองหยดน้ำที่เหมือนจริง สเปรย์น้ำ น้ำกระเซ็น สเปรย์น้ำ ฯลฯ สภาพแวดล้อมประเภทต่างๆลงในระบบควบคุมที่ครอบคลุมและการนำเทคโนโลยีการแปลงความถี่มาใช้ ซึ่งทำให้การทดสอบปริมาณน้ำฝนของกรอบการหมุนของผลิตภัณฑ์ มุมการแกว่งก้านลูกตุ้มเจ็ทของปริมาณน้ำและความถี่การสั่นสามารถควบคุมได้โดยอัตโนมัติ
โครงสร้างเสริม
ด้านล่างของห้องมีถังเก็บน้ำ, ทดสอบระบบสปริงเกลอร์น้ำ, ระบบหมุนโต๊ะ, สวิงไดรฟท่อสวิง
ซีล: ซีลแรงดึงสูงที่อุณหภูมิสูงสองเท่าระหว่างประตูและตู้เพื่อให้แน่ใจว่าเป็นพื้นที่ทดสอบแบบปิด
ที่จับประตู: มือจับประตูไม่มีปฏิกิริยา ใช้งานง่ายขึ้น
ลูกล้อ : ฐานเครื่องยึดได้ด้วยล้อ PU คุณภาพสูง
ระบบควบคุม
1 ระบบคอมพิวเตอร์ที่ใช้ win7
3 มีฟังก์ชั่นหน่วยความจำประวัติ (มีการทดสอบบันทึกประวัติภายใน 7 วัน)
4 อุณหภูมิ: 0.1 ℃ (ช่วงการแสดงผล)
5, เวลา: 0.1 นาที
การใช้ผลิตภัณฑ์
ห้องฝนส่วนใหญ่จะใช้กับหน่วยวิจัยไฟฟ้าและอิเล็กทรอนิกส์การบินและอวกาศการทหารและวิทยาศาสตร์อื่น ๆ ไฟภายนอกแสงยานยนต์และการทดสอบอุปกรณ์ส่งสัญญาณเพื่อตรวจจับการป้องกันเปลือก
โครงสร้างกล่อง
วัสดุเปลือกถังทำจากเส้นผมสแตนเลสคุณภาพสูง วัสดุซับสแตนเลสกระดานไฟประตูกระจกมองเห็นขนาดใหญ่ 2 บานเพื่อให้ง่ายต่อการสังเกตสถานะตัวอย่างการทดสอบตู้ทดสอบ;
นำเข้าอินเวอร์เตอร์ควบคุมความเร็วเพื่อให้แน่ใจว่าการทดสอบตามมาตรฐาน;
ด้านล่างของห้องสามารถแก้ไขได้ด้วยล้อ PU คุณภาพสูง ง่ายต่อการเคลื่อนย้ายผู้ใช้
มีท่อสวิง 270 องศา และก้านหมุน 360 องศา สปริงเกลอร์
ความเร็วที่ปรับได้ของขั้นตอนตัวอย่าง
หัวฉีดเจ็ท (ตรงตามการทดสอบ IPX5 และ IPX6)
1. เส้นผ่านศูนย์กลางหัวฉีด 6.3 มม. สำหรับการทดสอบ IPX5การไหลของน้ำ: 12.5L/นาที
2. เส้นผ่านศูนย์กลางหัวฉีด 12.5 มม. สำหรับการทดสอบ IPX6การไหลของน้ำ: 100L/นาที
3. พบกับ IEC60529, IEC60335
4. ระบบสูบน้ำเป็นตัวเลือก
พารามิเตอร์หลัก
|
แบบอย่าง |
HD-E712 |
|
ขนาดสตูดิโอ |
(ล×ก×ส)80 ×130 ×100ซม. |
|
เส้นผ่านศูนย์กลางท่อสวิง |
0.4m, 0.6m, 0.8m, 1.0m (ตามขนาดของวัตถุที่วัดได้เพื่อเลือกขนาดท่อสวิง) |
|
มุมหลอดลูกตุ้ม |
60 องศา แนวตั้ง ± 90 และ 180 องศา |
|
ปาก |
การออกแบบที่ถอดออกได้, รูเข็ม 0.4 มม., หัวฉีดที่ออกแบบมาเป็นพิเศษ, แรงดันน้ำฝนแบบฉีดน้ำฝน 50-150kpa |
|
อุณหภูมิทดสอบ |
อุณหภูมิห้อง |
|
ความเร็วในการหมุนของชิ้นงาน |
1-3r / นาที (ปรับได้) |
|
พลัง |
1 เฟส 220V 5KW |
|
น้ำหนัก |
ประมาณ 350 กก. |
คุณสมบัติ
1. หมุนฝนและหัวฉีดสเปรย์ออกแบบตามข้อกำหนด IPX
2. การควบคุมความเร็วสำหรับหัวฉีดสเปรย์หมุนได้
3. ชั้นวางผลิตภัณฑ์เครื่องเขียน - ชั้นวางแบบหมุนได้
4. ตัวควบคุมแรงดันน้ำ เกจ และเครื่องวัดการไหล
5. ระบบหมุนเวียนน้ำเพื่อลดการใช้น้ำ
6. มุมหมุนปรับได้
7. หลอดหมุนเปลี่ยนได้
8. อุปกรณ์หัวฉีดสามารถหมุนได้
9. อุปกรณ์หัวฉีดแบบเปลี่ยนได้
10. ปรับระดับการไหลของน้ำได้
11. การวัดปริมาณน้ำไหล
ข้อกำหนดการใช้งาน
1 หลังจากเปิดเครื่องเมื่อโปรแกรมควบคุมการตั้งค่าเครื่องทำงานเสร็จแล้ว เครื่องจะหยุดทำงาน
2 เมื่อโปรแกรมควบคุมถูกตั้งค่าให้รันเสร็จสิ้น เครื่องจะหยุดทำงาน
3, ที่จับประตูเพื่อเปิดกล่อง, ใส่ตัวอย่างลงในผู้ถือตัวอย่างทดสอบ;จากนั้นปิดประตู
หมายเหตุ: การวางปริมาตรตัวอย่างต้องไม่เกิน 2/3 ของความจุของพื้นที่ทดสอบ
4. "คู่มือการใช้งาน TEMI880" การดำเนินการชุดทดสอบครั้งแรกแล้วเข้าสู่สถานะการทดสอบตามโหมดการทำงานที่ตั้งไว้
5 เมื่อสังเกตในห้องทดสอบ Ruoyu สถานการณ์เปลี่ยนแปลง สามารถเปิดสวิตช์ไฟประตู ผ่าน Windows ทราบสถานการณ์การเปลี่ยนแปลงภายในเปิดแสดงห้องทดสอบอุณหภูมิและความชื้นบนตัวควบคุม (หากไม่มีความชื้นทดสอบค่าความชื้นโดยไม่แสดงผล)
6 เปิดที่จับประตูกล่อง ชิ้นงานทดสอบถูกถอดออกจากผู้ถือตัวอย่างเพื่อดูตัวอย่างหลังการทดสอบและบันทึกสภาพการทดสอบการทดสอบเสร็จสิ้น
7. หลังจากการทดสอบเสร็จสิ้น ให้ปิดสวิตช์ไฟ
ข้อควรระวัง
1 ในการทำงานโดยไม่ได้ตั้งใจได้ยินเสียง จำเป็นต้องหยุดตรวจสอบ แยกหลังจากการแก้ไขปัญหาก่อนรีบูต เพื่อไม่ให้ส่งผลกระทบต่ออายุการใช้งานของอุปกรณ์
2 กลไกการขับเคลื่อนต้องเติมเชื้อเพลิงอย่างสม่ำเสมอ ตัวลดต้องเติมน้ำมันสะอาด #20
3 หลังจากวางตำแหน่งอุปกรณ์แล้ว คุณต้องมีโครงรองรับที่ยึดกับอุปกรณ์หลังจากล้อทดสอบที่มีการสั่นสะเทือน
4 ห้องฝนเป็นเวลานานในการทำงานเช่นที่พบในท่อน้ำอุดตันจะต้องถูกลบล้างด้วยน้ำประปาแล้วขึ้นประกอบ
ดู:
(ระบบพ่นฝน)
Haida IPX1 - IPX8 Rain Test Chamber.pdf
