Shock testing dry air purge system Viewing window Thermal Shock Chamber

การทดสอบแรงกระแทกของระบบล้างอากาศแห้งดูหน้าต่าง Thermal Shock Chamber

Thermal Shock Chamber.pdf

1. คำอธิบาย:

การทดสอบแรงกระแทกของระบบเป่าอากาศแห้งการดูหน้าต่าง Thermal Shock Chamber เป็นเครื่องทดสอบที่สมบูรณ์แบบของชิ้นส่วนอิเล็กทรอนิกส์, โลหะ, สารเคมี, ส่วนประกอบอัตโนมัติ, โมดูลการสื่อสาร, อุตสาหกรรมการป้องกันประเทศ, อุตสาหกรรมการบิน, BGA, PCB พื้นผิว, ชิปอิเล็กทรอนิกส์ IC, เซรามิก วัสดุพอลิเมอร์สูง การศึกษาระดับปริญญาในทันทีโดยอุณหภูมิที่สูงมากและสภาพแวดล้อมที่มีอุณหภูมิต่ำมากสามารถทนได้อย่างต่อเนื่องโดยการเปลี่ยนแปลงทางเคมีในเวลาอันสั้นที่สุดเพื่อทดสอบการขยายตัวทางความร้อนและการหดตัวที่เกิดจากความเสียหายทางกายภาพ

2. ข้อมูลจำเพาะของเครื่องจำลองช็อกสามอุณหภูมิสูงและต่ำ:

คุณสมบัติของสินค้า

1. เวลาในการค้นหาตัวอย่างที่ อุณหภูมิ สั้นลงสองกรณี

2. วิธีการสองกล่องถูกนำมาใช้เพื่อลดระยะเวลาการทดสอบ

3. ช่วยลดผลกระทบการสั่นสะเทือนของตัวอย่างเมื่อเคลื่อนที่ในพื้นที่ทดลอง

4. ด้วยฟังก์ชั่นการกู้คืนอุณหภูมิห้อง จากนั้นตัวอย่างสามารถลบออกได้อย่างปลอดภัยหลังการทดสอบ

5. ง่ายต่อการวัดตัวอย่างและพร้อมกับการเดินสายเคเบิลแรงดันไฟฟ้าที่ใช้ภายนอก

3. อุปกรณ์ความปลอดภัยของเครื่องจำลองช็อกสามอุณหภูมิสูงและต่ำ:

1. สวิตช์ป้องกันความร้อนของห้องร้อนจัด
2. ห้องเย็นสวิตช์ป้องกันความร้อนสูงเกินไป
3. อากาศหมุนเวียนเกินพิกัดปลุก
4. ตู้เย็นอุปกรณ์ป้องกันแรงดันสูง / ต่ำ
5. สวิตช์อุณหภูมิคอมเพรสเซอร์
6. สวิตช์ความดันอากาศ
7. ฟิวส์
8. รีเลย์กันน้ำ (ข้อมูลจำเพาะระบายความร้อนด้วยน้ำเท่านั้น)
9. เบรกเกอร์คอมเพรสเซอร์
10. ฮีตเตอร์ตัดวงจร
11. พื้นที่ทดสอบความร้อนสูงเกินไป / ตัวป้องกันความเย็นเกิน
12. วาล์วระบายอากาศ

การออกแบบโครงสร้าง

1. เชลล์: สเปรย์แผ่นเหล็กชุบสังกะสีสีพื้นผิวสเปรย์ไฟฟ้าสถิตการประมวลผล

2. ซับ: สแตนเลส SUS 304

3. ชั้นฉนวนกันความร้อน: โพลียูรีเทนโฟมบอร์ดและใยแก้ว

4. ซีล: วัตถุดิบยางซิลิโคนบริสุทธิ์ของโตชิบามีประสิทธิภาพป้องกันริ้วรอย

5. เครื่องทำความร้อน: Ni Cr อัลลอยเครื่องทำความร้อนไฟฟ้า

6. ตะกร้าตัวอย่าง: สแตนเลส SUS 304;

5 ตะกร้าโลหะสุทธิ 100L: W700 * H40 * D410MM / ความจุแบริ่ง 5 กก. 300L: W970 * H40 * D680MM / ความจุแบริ่ง 10 กก.

ควบคุม

การใช้งานและการตั้งค่าทำได้ง่ายขึ้นโดยการใช้หน้าจอ LCD แบบสัมผัส (คำแนะนำที่แสดงบนหน้าจอ) การยืนยันรูปแบบการทดสอบอย่างรวดเร็ว, อุณหภูมิของพื้นที่ทดสอบ, รอบอุณหภูมิและกราฟแสดงแนวโน้ม

ระบบปรับอากาศ

1, การควบคุมอากาศ: การไหลเวียนของการระบายอากาศที่ถูกบังคับวิธีการควบคุมอุณหภูมิสมดุล (BTC) วิธีนี้ไม่เพียง แต่หมายถึงกรณีของระบบระบายความร้อนสำหรับการดำเนินงานอย่างต่อเนื่องระบบควบคุมตามจุดตั้งอุณหภูมิของเครื่องทำความร้อนเพื่อควบคุมผลลัพธ์ของผลลัพธ์โดยการคำนวณเอาต์พุต PID โดยอัตโนมัติและในที่สุดก็บรรลุสมดุลแบบไดนามิก
2 หมายถึงการไหลเวียนของอากาศ: สร้างขึ้นระหว่างท่อพัดลมไหลเวียนของอากาศและแกนยาวของสแตนเลส, การใช้ตู้เย็นที่มีประสิทธิภาพพลังงานและระบบการควบคุมโดยการแลกเปลี่ยนความร้อนที่มีประสิทธิภาพและมีประสิทธิภาพเพื่อให้บรรลุวัตถุประสงค์ของการเปลี่ยนแปลงอุณหภูมิ โดยปรับเต้าเสียบอากาศปรับสายฟ้าจึงช่วยปรับปรุงความสม่ำเสมอของอุณหภูมิห้อง
3, วิธีการระบายความร้อนด้วยอากาศ: ไดอะแฟรมแลกเปลี่ยนความร้อนอากาศหลายขั้นตอน
4 เครื่องทำความร้อน: Watkins คุณภาพนิกเกิลโครเมียมฮีตเตอร์ไฟฟ้า

การดำเนินการบำรุงรักษา Thermal Shock Chambers

1, ทางเลือกที่เหมาะสมของสถานที่ติดตั้งเพื่อติดตั้งมาตรการ: แห้งไม่หยดฝนและหิมะ
2 มาตรการการตรวจสอบที่มีคุณสมบัติด้วยมือทุกวันสำหรับวัสดุฉนวนท่อไอน้ำแตกถูกบล็อกเพื่อยืนยันทางเทคนิคและเทคโนโลยีการกำจัด
3, สัญญาณเตือนภัยสามารถติดตั้งตามสภาพการรั่วไหลของไอน้ำหรือสถานะปิดเสียงปลุกและอุปกรณ์ขนาดเล็กเบาเพื่ออำนวยความสะดวกในการถือครองของการค้นพบความเสี่ยงแช่แข็งมาตรการและการแก้ไขทันเวลา
4 มาตรการการตรวจสอบการบำรุงรักษาเครื่องมือโดยพื้นที่ที่รับผิดชอบในการตรวจสอบปกติโดยเส้นทางการตรวจสอบที่กำหนดไว้ ในการตรวจสอบการตรวจสอบฉนวนของวาล์วท่อเป็นเรื่องปกติศูนย์บ่มเพาะเป็นปกติหมายถึงการที่ไม่ชอบน้ำเป็นเรื่องปกติบรรจุภัณฑ์วัสดุฉนวนความร้อนเป็นเหมือนเดิมแหล่งจ่ายไฟเครื่องทำความร้อนไฟฟ้าและส่วนประกอบอื่น ๆ เป็นปกติ

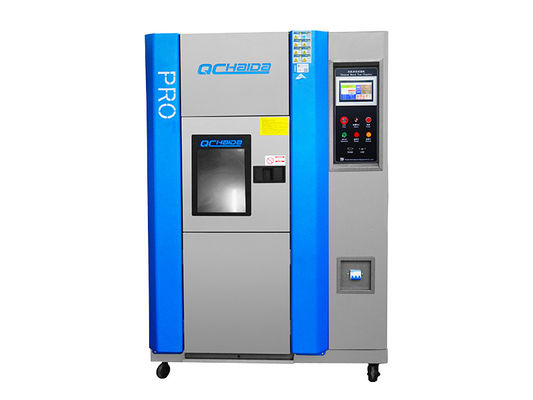

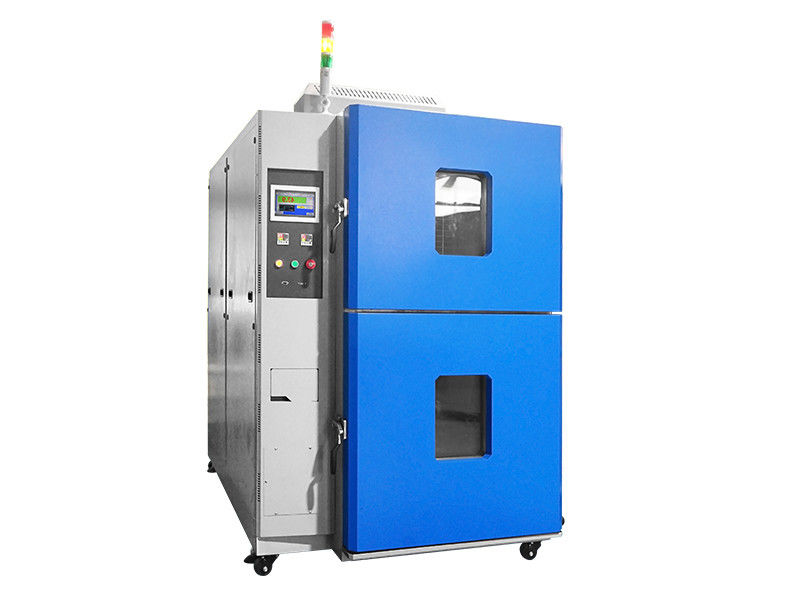

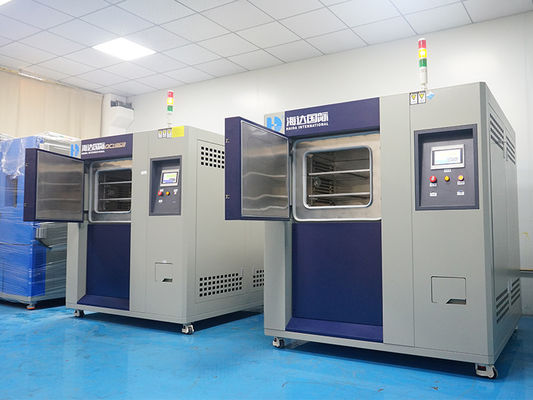

4. มุมมองเครื่องทดสอบการจำลองสถานการณ์ช็อกสูงและอุณหภูมิต่ำ:

(ห้องทดสอบ)
