รายละเอียดสินค้า:
|
การใช้งาน: | เครื่องทดสอบแรงดึงแรงดึงของวัสดุ | สูงสุด โหลดทดสอบ: | 1,000KN |
---|---|---|---|
ช่วงโหลด: | 6KN-1000KN | สูงสุด พื้นที่รับแรงดึง: | 800 มม. (รวมระยะชักของลูกสูบ) |
สูงสุด พื้นที่การบีบอัด: | 700 มม. (รวมระยะชักของลูกสูบ) | แสดง: | คอมพิวเตอร์ควบคุมและแสดงผล |
โหมดหนีบ: | ไฮดรอลิก | ขนาดของโครงรับน้ำหนัก: | 990×600×2435มม |
มิติของตัวควบคุม: | 1140×700×930มม | ||
เน้น: | laboratory testing equipment,lab testing equipment |

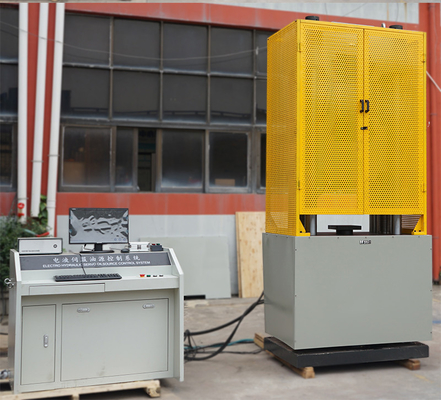

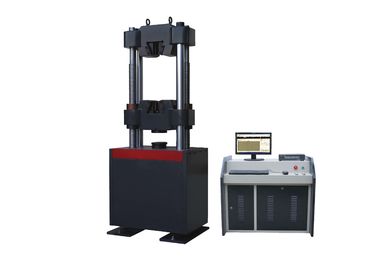

อุปกรณ์ทดสอบแรงดึงอเนกประสงค์คอมพิวเตอร์ควบคุมเครื่องทดสอบแรงดึงไฮดรอลิก
การแนะนำ:
เครื่องทดสอบแรงดึงไฮดรอลิคเหมาะสำหรับการทดสอบการทดสอบ เช่น การทดสอบแรงดึง แรงอัด การดัดงอ และแรงเฉือน สำหรับวัสดุโลหะและวัสดุอโลหะทุกชนิด เช่น พลาสติก คอนกรีต ซีเมนต์ เป็นต้น
กระบอกน้ำมันตั้งอยู่ที่ด้านล่างของตัวเครื่อง และด้วยเฟรมแบบ Double Space ทำให้สามารถปรับพื้นที่ทดสอบได้โดยอัตโนมัติหน่วยควบคุมประกอบด้วยคอมพิวเตอร์และระบบควบคุม ประมวลผลโหมดควบคุมความเค้น ความเครียด และดิสเพลสเมนต์ ข้อมูลการทดสอบสามารถจัดเก็บได้ตามต้องการ และสามารถวิเคราะห์ข้อมูลและกราฟอีกครั้ง ขยายส่วนและแก้ไขข้อมูลใหม่ เงื่อนไขการทดสอบ ( ชิ้นงาน, การวัด) สามารถตั้งโปรแกรมได้ สามารถรับคุณสมบัติทางกลทั้งหมดได้โดยอัตโนมัติ และพิมพ์รายงานการทดสอบและเส้นโค้งทั้งหมด
คุณสมบัติหลัก:
1, โครงสร้าง: เครื่องมีสี่คอลัมน์และสกรูคู่ที่มีความแข็งสูง, การตั้งค่าถังน้ำมันลงเป็นเครื่องยนต์หลักประกอบด้วยส่วนรองรับที่ปรับได้และองค์ประกอบของกรอบการทำงานของเครื่อง
2, ระบบส่งกำลัง: สกรูไม่เคลื่อนที่, ลำแสงขึ้นและลง
3, ระบบควบคุม: ระบบควบคุมแบบดิจิตอลเต็มรูปแบบ, ตระหนักถึงแรงทดสอบ, การเปลี่ยนรูปของชิ้นงาน, การเคลื่อนที่ของลูกสูบและการควบคุมวงจรปิดของกระบวนการทดสอบนอกจากนี้ยังสามารถพิมพ์รายงานการทดลองและเส้นโค้งฉบับสมบูรณ์ได้อีกด้วยสอดคล้องกับข้อกำหนด GB/T228-2002 อย่างครอบคลุม
4, การป้องกันหลายจุด: การป้องกันจังหวะ: เมื่อ ram มาถึงตำแหน่งที่จำกัดด้านบน มอเตอร์ของปั้มน้ำมันจะหยุดทำงาน โดยมีตัวจำกัดตำแหน่งสวิตช์ฉุกเฉินระบบควบคุมสามารถป้องกันโดยอัตโนมัติเมื่อโหลดเกิน, เกินสกุลเงิน, แรงดันเกิน, อุณหภูมิเกิน
5. โหลด: ใช้โหลดเซลล์เพื่อให้แน่ใจว่ามีความแม่นยำสูง เชื่อถือได้ และความสม่ำเสมอ
6. การแทนที่: ใช้ตัวเข้ารหัสออปติคัลที่มีความแม่นยำและเสถียรภาพสูง
7.Strain: ใช้ extensometer อิเล็กทรอนิกส์ที่มีความแม่นยำสูง
ข้อมูลจำเพาะหลัก:
แบบอย่าง: |
HD-B616-3 |
สูงสุดโหลดทดสอบ: |
100T |
ข้อผิดพลาดสัมพัทธ์ของการระบุค่าของโหลด : |
± 1% |
สูงสุดจังหวะราม: |
250มม |
สูงสุดพื้นที่รับแรงดึง: |
800 มม. (รวมระยะชักของลูกสูบ) |
สูงสุดพื้นที่บีบอัด: |
700 มม. (รวมระยะชักของลูกสูบ) |
แสดง: |
คอมพิวเตอร์ควบคุมและแสดงผล |
แรงดึงสำหรับชิ้นงานทรงกลม : |
φ6-φ26mm |
แรงดึงจับสำหรับชิ้นงานแบน: |
0-15มม |
ระยะทางสำหรับสองคอลัมน์: |
500มม |
ขนาดแท่นบนและล่าง: |
200x200มม |
ช่วงของการดัด: |
450มม |
ความกว้างของลูกกลิ้งดัด: |
140มม |
เดียของลูกกลิ้งดัด: |
30มม |
โหมดหนีบ: |
ไฮดรอลิก |
ทรานสดิวเซอร์: |
โหลดเซลล์ |
การวัดการเสียรูป: |
YYU–10/50 |
ขนาดโครงบรรทุก : |
990×600×2435มม |
ขนาดตัวควบคุม : |
1140×700×930มม |
น้ำหนักทั้งหมด: |
2800กก |
อุปกรณ์มาตรฐานหลัก:
แผ่นเพลทบนและล่างสำหรับการบีบอัด (200x200 มม.) |
1 ชุด |
เอ็กซ์เทนมิเตอร์ |
1 ชุด |

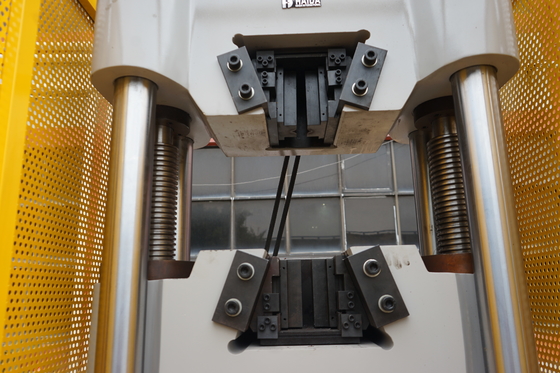

ด้ามจับชิ้นงานแบบกลมสำหรับแรงดึง ( φ6-φ26mm ) |
1 ชุด |
ด้ามจับชิ้นงานแบนสำหรับแรงดึง (0-15 มม.) |
1 ชุด |
อุปกรณ์ดัด |
1 ชุด |
โหลดเซลล์ความแม่นยำสูง |
1 ชุด |
เครื่องเข้ารหัสโฟโตอิเล็กทริกที่มีความแม่นยำสูง |
1 ชุด |
ปั๊มแรงดันสูง |
1 ชุด |
วาล์วสัดส่วน |
1 ชุด |
เซอร์โววาล์วไฟฟ้าไฮดรอลิก |
1 ชุด |
อุปกรณ์ตัด (อุปกรณ์เสริม) |
1 ชุด |
สินค้าที่เกี่ยวข้อง | |

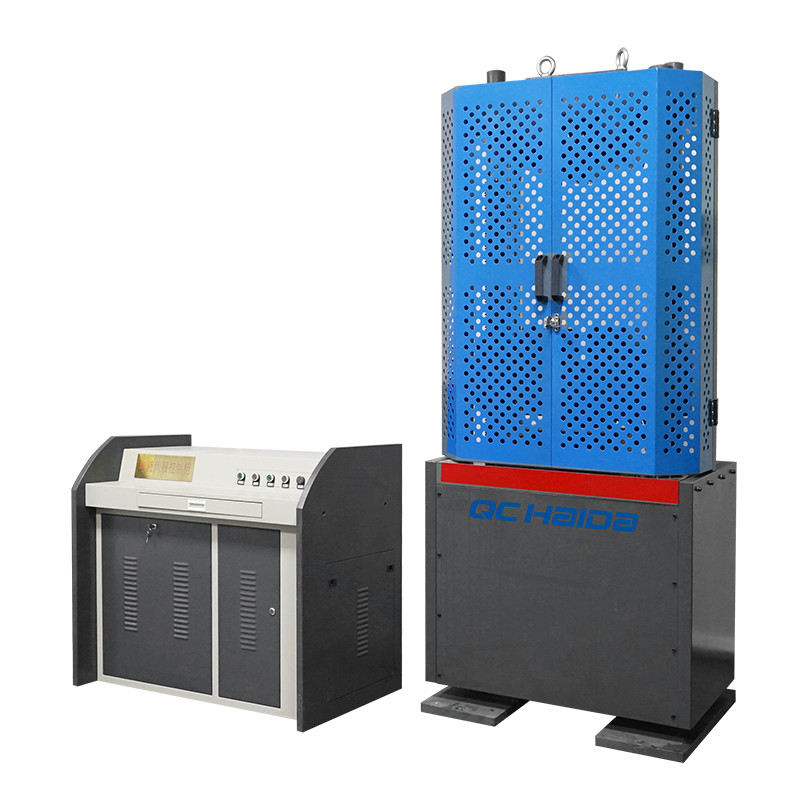

HD609B-S | |
HD-604B-S |
|
|
เครื่องทดสอบแรงดึงไฮดรอลิกในห้องปฏิบัติการสำหรับการดัดเฉือนลอก |
ลักษณะของหลักการแรงดันไฮดรอลิก
● ใช้ปั๊มแรงดันสูงนำเข้า เสียงต่ำ แรงดันคงที่
● ระบบแบบไดนามิกและการออกแบบการรวมคอนโซล ใช้งานง่าย ประหยัดพื้นที่ทดสอบ
● พื้นผิวโดยสเปรย์รักษา ลักษณะสวยงาม
แนะนำสั้น ๆ ระบบควบคุม STC300
ระบบควบคุมวงปิดแบบดิจิตอลทั้งหมด STC300 มีคุณสมบัติขั้นสูงมากมายและนวัตกรรมทางเทคโนโลยี ซึ่งส่วนใหญ่สะท้อนให้เห็นใน:
● เพื่อให้ได้แรงทดสอบ การเสียรูปของชิ้นงาน การเคลื่อนที่ของลูกสูบ และกระบวนการทดสอบ การควบคุมวงปิดสี่แบบ;
● ระบบเก็บข้อมูลประกอบด้วยช่องสัญญาณ A / D 24 บิตที่มีความแม่นยำสูง 4 ทิศทางความละเอียดสูงสุดถึง 1/300000 เต็มโดยไม่คำนึงถึงส่วน;
● ใช้ BB, AD, Xilinx และอุปกรณ์รวมชื่อแบรนด์ดั้งเดิมอื่นๆ การออกแบบดิจิทัลทั้งหมด;
● ตรงตามมาตรฐาน PCI คอมพิวเตอร์และการติดตั้งการระบุอัตโนมัติ;
● ระบบการวัดแบบอิเล็กทรอนิกส์ที่ไม่มีส่วนประกอบอะนาล็อก เช่น โพเทนชิออมิเตอร์ เพื่อให้แน่ใจว่าสามารถใช้แทนกันได้เพื่อการบำรุงรักษาและการเปลี่ยนที่ง่ายดาย
