รายละเอียดสินค้า:
|
ชั่วคราว ความผันผวน * 2: | ± 1.8 ° C | ขีด จำกัด บนของความร้อนล่วงหน้า: | 200 ° C |
---|---|---|---|
ชั่วคราว ความร้อนขึ้นเวลา * 3: | อุณหภูมิโดยรอบ ถึง + 200 ° C ภายใน 30 นาที | ขีด จำกัด ล่างเย็นล่วงหน้า: | -65 ° C |
ชั่วคราว เวลาดึงลง * 3: | อุณหภูมิแวดล้อม ถึง -65 ° C ภายใน 70 นาที | วัสดุภายนอก: | เหล็กแผ่นรีดเย็นกันสนิม |
แหล่งจ่ายไฟ: | AC380V, 50 / 60Hz, สามเฟส, 30A | ความดันการจ่ายน้ำหล่อเย็น * 6: | 02 ~ 0.4Mpa |
แสงสูง: | ห้องทดสอบสิ่งแวดล้อม,environmental lab testing equipment |

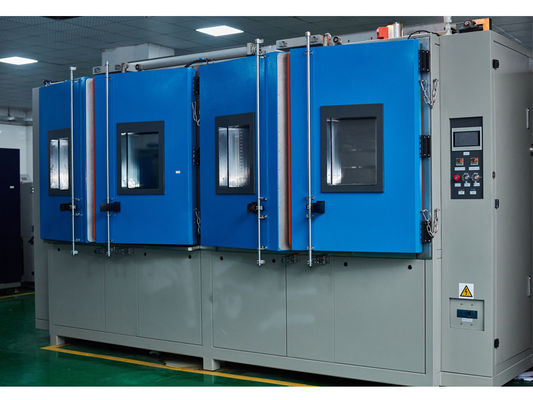

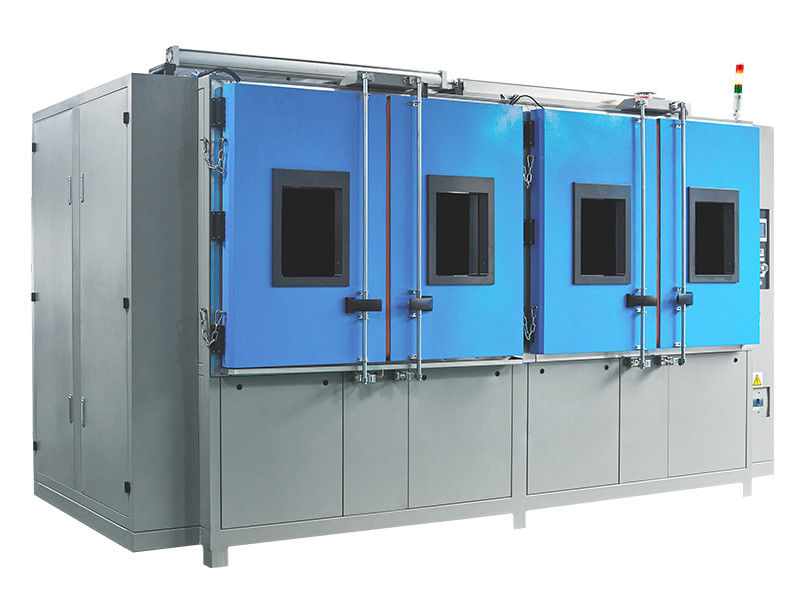

คอนเดนเซอร์ระเหยความร้อน BTC Tye การไหลเวียนของอากาศร้อนช็อกหอการค้า
1. คำอธิบาย:
คอนเดนเซอร์ระเหยความร้อน BTC Tye การไหลเวียนของอากาศในห้องร้อนช็อกถูกนำมาใช้ในการทดสอบหรือโครงสร้างวัสดุคอมโพสิตในทันทีโดยอุณหภูมิที่สูงมากและอุณหภูมิต่ำภายใต้สภาพแวดล้อมอย่างต่อเนื่องสามารถทนองศาเพื่อในเวลาที่สั้นที่สุด หดเย็นที่เกิดจากสารเคมีหรือความเสียหายทางกายภาพ
ตรงตามมาตรฐาน:
วิธีทดสอบ GB / T2423.1 ที่อุณหภูมิต่ำ GB / T2423.2 วิธีทดสอบอุณหภูมิสูง
ทดสอบ GB / T2423.22 อุณหภูมิ GJB150.5 ทดสอบผลกระทบอุณหภูมิ
ทดสอบผลกระทบอุณหภูมิ GJB360.7-87; GJB367.2-87, 405 ทดสอบผลกระทบอุณหภูมิ
SJ / y73 T10187-91 ชุดห้องทดสอบอุณหภูมิ SJ / y73 T10186-91 ชุดห้องทดสอบอุณหภูมิ
IEC68-2-14 _ วิธีทดสอบ GB / T2424.13 N_ การเปลี่ยนแปลงอุณหภูมิ - วิธีทดสอบ 2002 สำหรับแนวทางการทดสอบการเปลี่ยนแปลงอุณหภูมิ
GB / T2423.22-2002 การทดสอบสภาพดินฟ้าอากาศอุณหภูมิ QC / T17-92 ชิ้นส่วนรถยนต์กฎทั่วไป
EIA364-32 โปรแกรมทดสอบความร้อน (วงจรอุณหภูมิ) ตัวเชื่อมต่อไฟฟ้าและซ็อกเก็ตของการประเมินผลกระทบสิ่งแวดล้อม
ระบบทำความเย็น
ระบบทำความเย็นและคอมเพรสเซอร์: เพื่อให้แน่ใจว่าอัตราการทำความเย็นของห้องและความต้องการอุณหภูมิต่ำสุดห้องทดสอบโดยใช้ระบบทำความเย็นแบบคาสเคดคาสเคดแบบคู่ของ COPELANDBAN แบบเยอรมันประกอบด้วยคอมเพรสเซอร์กึ่งสุญญากาศ ระบบวงจรการทำความเย็นแบบคาสเคดรวมถึงแรงดันสูงและวงจรการทำความเย็นความดันต่ำซึ่งเชื่อมต่อกับคอนเดนเซอร์การระเหยของตู้คอนเทนเนอร์เครื่องระเหยและคอนเดนเซอร์จะทำหน้าที่เป็นเครื่องระเหยการไหลเวียนความดันต่ำเป็นคอนเดนเซอร์ของ
การออกแบบและการประยุกต์ใช้เทคโนโลยีการควบคุมพลังงานระบบทำความเย็นการรักษาที่มีประสิทธิภาพสามารถรับประกัน แต่ยังเกี่ยวกับพลังงานและระบบทำความเย็นความสามารถในการทำความเย็นสามารถปรับได้ในกรณีของการทำงานปกติของหน่วยทำความเย็นเพื่อให้ต้นทุนการดำเนินงานของระบบทำความเย็น สู่สภาวะของเศรษฐกิจที่มากขึ้น
เครื่องทำความเย็นทำงาน:
ระดับของวงจรการทำความเย็นถูกนำมาใช้กับการ์ดถ้ารอบซึ่งประกอบด้วยสอง isothermal และสองกระบวนการอะเดียแบติกซึ่งกระบวนการดังต่อไปนี้: สารทำความเย็นผ่านคอมเพรสเซอร์อัดอะเดียแบติกแรงดันสูงกว่าการใช้พลังงานอุณหภูมิก๊าซไอเสีย หลังจากสารทำความเย็นผ่านคอนเดนเซอร์ isothermally ในและรอบ ๆ ความร้อนปานกลางแลกเปลี่ยนความร้อนปานกลางถึงสี่สัปดาห์ หลังจากที่สารทำความเย็นไหลผ่านวาล์วขยายตัวแบบอะเดียแบติกของการทำงานเมื่ออุณหภูมิของสารทำความเย็นลดลง วงนี้ซ้ำแล้วซ้ำอีกเพื่อให้บรรลุวัตถุประสงค์ของการทำความเย็น
ข้อมูลจำเพาะ
ระบบ | การทดสอบสองโซนโดยใช้สวิตช์แดมเปอร์ | |||||||
ห้องสามโซน | ||||||||
แบบ | HD-E703-50A / HD-E703-50W | HD-E703-100A / HD-E703-100W | ที่กำหนดเอง | |||||
ประสิทธิภาพ | พื้นที่ทดสอบ | อุณหภูมิสูง ช่วงการรับแสง * 1 | + 60 ~ ถึง + 200 ° c | |||||
อุณหภูมิต่ำ ช่วงการรับแสง * 1 | -65 ถึง 0 ° c | |||||||
ชั่วคราว ความผันผวน * 2 | ± 1.8 ° C | |||||||
ห้องร้อน | ขีด จำกัด บนของความร้อนล่วงหน้า | + 200 ° C | ||||||
ชั่วคราว เวลาร้อนขึ้น * 3 | อุณหภูมิแวดล้อม ถึง + 200 ° C ภายใน 30 นาที | |||||||
ห้องเย็น | ขีด จำกัด ล่างเย็นล่วงหน้า | -65 ° C | ||||||
ชั่วคราว เวลาดึงลง * 3 | อุณหภูมิแวดล้อม ถึง -65 ° C ภายใน 70 นาที | |||||||
ชั่วคราว การกู้คืน (2 โซน) | เงื่อนไขการฟื้นตัว | สองโซน: อุณหภูมิสูง การเปิดรับ + 125 ° C 30 นาทีอุณหภูมิต่ำ การสัมผัส -40 ° C 30 นาที ชิ้นงาน 6.5 กก. (ตะกร้าชิ้นงาน 1.5 กก.) | ||||||
ชั่วคราว เวลาการกู้คืน | ภายใน 10 นาที | |||||||
การก่อสร้าง | วัสดุภายนอก | เหล็กแผ่นรีดเย็นกันสนิม | ||||||
วัสดุพื้นที่ทดสอบ | สแตนเลส SUS304 | |||||||
ประตู * 4 | ประตูที่เปิดด้วยตนเองพร้อมปุ่มปลดล็อค | |||||||
เครื่องทำความร้อน | เครื่องทำลวด | |||||||
หน่วยทำความเย็น | ระบบ * 5 | ระบบทำความเย็นน้ำตกเชิงกล | ||||||
คอมเพรสเซอร์ | คอมเพรสเซอร์สกรอลล์ที่ปิดสนิท | |||||||
กลไกการขยายตัว | วาล์วขยายตัวอิเล็กทรอนิกส์ | |||||||
สารทำความเย็น | อุณหภูมิสูง: R404A, อุณหภูมิต่ำสุด R23 | |||||||
คูลเลอร์ | สแตนเลสแผ่นแลกเปลี่ยนความร้อน | |||||||
เครื่องหมุนเวียนอากาศ | แฟน Sirocco | |||||||
ชุดขับแดมเปอร์ | กระบอกลม | |||||||
ฟิตติ้ง | สายเคเบิลที่มีเส้นผ่านศูนย์กลาง 100 มม. ทางด้านซ้าย (ทางด้านขวาและขนาดเส้นผ่านศูนย์กลางที่ทำตามความต้องการมีให้เลือก) สถานีควบคุมแหล่งจ่ายไฟของชิ้นงานทดสอบ | |||||||
ขนาดภายใน (กว้าง x สูง x ลึก) | 350 x 400 x 350 | 500 x 450 x 450 | ที่กำหนดเอง | |||||
ทดสอบพื้นที่ความจุ | 50L | 100L | ที่กำหนดเอง | |||||
โหลดพื้นที่ทดสอบ | 5 กก | 10 กก | ที่กำหนดเอง | |||||
ขนาดภายนอก (กว้าง x สูง x ลึก) | 1230 x 1830 x 1270 | 1380 x 1980 x 1370 | ที่กำหนดเอง | |||||
น้ำหนัก | 800kg | 1100kg | N / A | |||||
ข้อกำหนดด้านยูทิลิตี้ | สภาวะแวดล้อมที่อนุญาต | + 5 ~ 30 ° C | ||||||
แหล่งจ่ายไฟ | AC380V, 50 / 60Hz, สามเฟส, 30A | |||||||
ความดันการจ่ายน้ำหล่อเย็น * 6 | 02 ~ 0.4Mpa | |||||||
อัตราการจ่ายน้ำหล่อเย็น * 6 | 8m³ / ชม | |||||||
การดำเนินงานอุณหภูมิน้ำหล่อเย็น พิสัย | +18 ถึง 23 ° C | |||||||
ระดับเสียง | 70 เดซิเบลหรือต่ำกว่า |
หมายเหตุ
1. หากต้องการช่วงแสงสูงอุณหภูมิต่ำกว่า + 60 ° C หรือต่ำสุดช่วงอุณหภูมิต่ำกว่า -60 ° C โปรดเลือกตัวเลือก“ ค่าอุณหภูมิแวดล้อม”
2. หากความผันผวนของอุณหภูมิต่ำกว่า± 1.8 ° C โปรดเลือก“ แพคเกจความผันผวนอุณหภูมิต่ำ”
3. อุณหภูมิความร้อนขึ้น / ดึงลงเวลาใช้ได้เฉพาะในระหว่างการดำเนินการห้องอิสระ
4. หากจำเป็นต้องใช้ประตูเลื่อนอัตโนมัติโปรดเลือก“ แพ็คเกจประตูอัตโนมัติ”
5. คอนเดนเซอร์ระบายความร้อนด้วยอากาศ / คอนเดนเซอร์ระบายความร้อนด้วยน้ำทั้งที่มีอยู่
6. ใช้กับคอนเดนเซอร์ระบายความร้อนด้วยน้ำเท่านั้น
