รายละเอียดสินค้า:
|
การใช้: | ห้องทดสอบความร้อนความร้อนสูงและต่ำ | ขีด จำกัด บนของความร้อนล่วงหน้า: | + 200 ° C |
---|---|---|---|
ชั่วคราว: | อุณหภูมิแวดล้อม | ขีด จำกัด ล่างเย็นล่วงหน้า: | -65 ° C |
ชั่วคราว: | ภายใน 10 นาที | วัสดุพื้นที่ทดสอบ: | สแตนเลส SUS304 |
เครื่องหมุนเวียนอากาศ: | แฟน Sirocco | ชุดขับแดมเปอร์: | กระบอกลม |
สภาวะแวดล้อมที่อนุญาต: | + 5 ~ 30 ° C | ความดันการจ่ายน้ำหล่อเย็น * 6: | 02 ~ 0.4Mpa |
การดำเนินงานอุณหภูมิน้ำหล่อเย็น: | +18 ถึง 23 ° C | ระดับเสียง: | 70 เดซิเบลหรือต่ำกว่า |
แสงสูง: | ห้องทดสอบสิ่งแวดล้อม,environmental lab testing equipment |

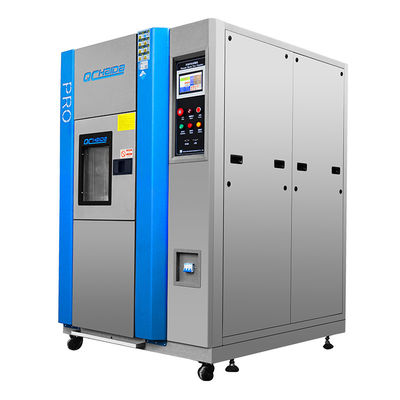

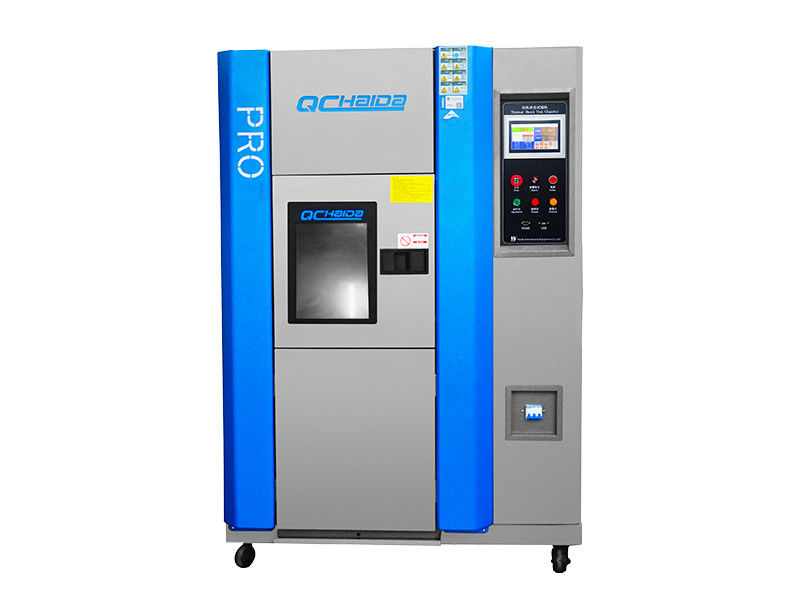

Electronic Shock จำลองห้องทดสอบสิ่งแวดล้อมร้อนและเย็นอุณหภูมิ
1. คำอธิบาย:
เครื่องทดสอบการจำลอง สถานการณ์ ช็อกร้อนและเย็นแบบอิเล็กทรอนิกส์ เป็น เครื่องที่ใช้ ในการทดสอบโครงสร้างวัสดุหรือวัสดุคอมโพสิตในทันทีโดยระดับอุณหภูมิที่สูงมากและสภาพแวดล้อมที่อุณหภูมิต่ำมากสามารถทนต่อเนื่องโดยการเปลี่ยนแปลงทางเคมีในเวลาอันสั้นที่สุด การขยายตัวทางความร้อนและการหดตัวที่เกิดจากความเสียหายทางกายภาพ. เครื่อง (หรือชิ้นส่วน), เครื่องใช้ไฟฟ้า, อุปกรณ์, วัสดุ, เคลือบ, เคลือบและสภาพภูมิอากาศที่เหมาะสมอื่น ๆ สำหรับการทดสอบเร่ง
รูปแบบโครงสร้างห้องช็อตความร้อน: ห้องช็อตความร้อนโดยใช้รูปแบบบูรณาการของโครงสร้างคอมโพสิตทั้งสองตั้งอยู่ในห้องด้านบนโดยถังอุณหภูมิสูงตั้งอยู่ในส่วนล่างของถังแช่แข็งที่อยู่ด้านหลังของตู้และ หน่วยทำความเย็นตั้งอยู่ทางด้านซ้ายของแผงควบคุมไฟฟ้าประกอบด้วยตู้ (ระบบ) ด้วยวิธีนี้ตู้ขนาดเล็กโครงสร้างกะทัดรัดลักษณะสวยงามหน่วยทำความเย็นวางอยู่ในที่อยู่อาศัยหน่วยแยกเพื่อลดการสั่นสะเทือนหน่วยทำความเย็นกำลังทำงานผลกระทบของเสียงรบกวนในห้อง
วัสดุกันความร้อน B ห้องด้านนอกกล่องช็อต: แผ่นเหล็กรีดเย็นที่มีคุณภาพสูงพื้นผิวสำหรับการฉีดพ่นไฟฟ้าสถิต
C ห้องช็อกความร้อนภายในผนังวัสดุ: สแตนเลส SUS304 ทนต่อการกัดกร่อนทำความสะอาดง่ายดี
วัสดุฉนวนกันความร้อน: ที่ มีคุณภาพสูงผ้าฝ้ายใยแก้วพิเศษปรับนำเข้า PU ไม่ติดไฟ
ผู้ถือตัวอย่าง E: ผู้ถือตัวอย่าง สแตนเลสแบบคงที่
หน้าต่าง F: บนกล่อง (กล่องร้อน) เปิดประตูไปที่หน้าต่างสังเกตอุณหภูมิการเคลือบกั้นความชื้นไฟฟ้า 350 × 250 มม.
2. ข้อมูลจำเพาะของอิเล็กทรอนิกส์ร้อนและเย็นอุณหภูมิช็อกจำลองเครื่องทดสอบ:
ระบบ | การทดสอบสองโซนโดยใช้สวิตช์แดมเปอร์ | |||||||
ห้องสามโซน | ||||||||
แบบ | HD-E703-50A / HD-E703-50W | HD-E703-100A / HD-E703-100W | ที่กำหนดเอง | |||||
ประสิทธิภาพ | พื้นที่ทดสอบ | อุณหภูมิสูง ช่วงการรับแสง * 1 | + 60 ~ ถึง + 200 ° c | |||||
อุณหภูมิต่ำ ช่วงการรับแสง * 1 | -65 ถึง 0 ° c | |||||||
ชั่วคราว ความผันผวน * 2 | ± 1.8 ° C | |||||||
ห้องร้อน | ขีด จำกัด บนของความร้อนล่วงหน้า | + 200 ° C | ||||||
ชั่วคราว เวลาร้อนขึ้น * 3 | อุณหภูมิแวดล้อม ถึง + 200 ° C ภายใน 30 นาที | |||||||
ห้องเย็น | ขีด จำกัด ล่างเย็นล่วงหน้า | -65 ° C | ||||||
ชั่วคราว เวลาดึงลง * 3 | อุณหภูมิแวดล้อม ถึง -65 ° C ภายใน 70 นาที | |||||||
ชั่วคราว การกู้คืน (2 โซน) | เงื่อนไขการฟื้นตัว | สองโซน: อุณหภูมิสูง การเปิดรับ + 125 ° C 30 นาทีอุณหภูมิต่ำ การสัมผัส -40 ° C 30 นาที ชิ้นงาน 6.5 กก. (ตะกร้าชิ้นงาน 1.5 กก.) | ||||||
ชั่วคราว เวลาการกู้คืน | ภายใน 10 นาที | |||||||
การก่อสร้าง | วัสดุภายนอก | เหล็กแผ่นรีดเย็นกันสนิม | ||||||
วัสดุพื้นที่ทดสอบ | สแตนเลส SUS304 | |||||||
ประตู * 4 | ประตูที่เปิดด้วยตนเองพร้อมปุ่มปลดล็อค | |||||||
เครื่องทำความร้อน | เครื่องทำลวด | |||||||
หน่วยทำความเย็น | ระบบ * 5 | ระบบทำความเย็นน้ำตกเชิงกล | ||||||
คอมเพรสเซอร์ | คอมเพรสเซอร์สกรอลล์ที่ปิดสนิท | |||||||
กลไกการขยายตัว | วาล์วขยายตัวอิเล็กทรอนิกส์ | |||||||
สารทำความเย็น | อุณหภูมิสูง: R404A, อุณหภูมิต่ำสุด R23 | |||||||
คูลเลอร์ | สแตนเลสแผ่นแลกเปลี่ยนความร้อน | |||||||
เครื่องหมุนเวียนอากาศ | แฟน Sirocco | |||||||
ชุดขับแดมเปอร์ | กระบอกลม | |||||||
ฟิตติ้ง | สายเคเบิลที่มีเส้นผ่านศูนย์กลาง 100 มม. ทางด้านซ้าย (ทางด้านขวาและขนาดเส้นผ่านศูนย์กลางที่ทำตามความต้องการมีให้เลือก) สถานีควบคุมแหล่งจ่ายไฟของชิ้นงานทดสอบ | |||||||
ขนาดภายใน (กว้าง x สูง x ลึก) | 350 x 400 x 350 | 500 x 450 x 450 | ที่กำหนดเอง | |||||
ทดสอบพื้นที่ความจุ | 50L | 100L | ที่กำหนดเอง | |||||
โหลดพื้นที่ทดสอบ | 5 กก | 10 กก | ที่กำหนดเอง | |||||
ขนาดภายนอก (กว้าง x สูง x ลึก) | 1230 x 1830 x 1270 | 1380 x 1980 x 1370 | ที่กำหนดเอง | |||||
น้ำหนัก | 800kg | 1100kg | N / A | |||||
ข้อกำหนดด้านยูทิลิตี้ | สภาวะแวดล้อมที่อนุญาต | + 5 ~ 30 ° C | ||||||
แหล่งจ่ายไฟ | AC380V, 50 / 60Hz, สามเฟส, 30A | |||||||
ความดันการจ่ายน้ำหล่อเย็น * 6 | 02 ~ 0.4Mpa | |||||||
อัตราการจ่ายน้ำหล่อเย็น * 6 | 8m³ / ชม | |||||||
การดำเนินงานอุณหภูมิน้ำหล่อเย็น พิสัย | +18 ถึง 23 ° C | |||||||
ระดับเสียง | 70 เดซิเบลหรือต่ำกว่า |
3.Notes
. หากต้องการช่วงแสงอุณหภูมิสูงต่ำกว่าขีด จำกัด +60 ° C หรือช่วงค่าแสงต่ำอุณหภูมิต่ำกว่าขีด จำกัด -60 ° C โปรดเลือกตัวเลือก“ ค่าอุณหภูมิแวดล้อม”
. หากความผันผวนของอุณหภูมิต่ำกว่า± 1.8 ° C โปรดเลือก“ แพคเกจความผันผวนอุณหภูมิต่ำ”
. เวลาอุ่นเครื่อง / ดึงลงอุณหภูมิจะใช้งานได้เฉพาะในระหว่างการทำงานของห้องอิสระ
. หากจำเป็นต้องใช้ประตูเลื่อนอัตโนมัติโปรดเลือก“ แพ็คเกจประตูอัตโนมัติ”
. คอนเดนเซอร์ระบายความร้อนด้วยอากาศ / คอนเดนเซอร์ระบายความร้อนด้วยน้ำทั้งสองใช้ได้
. ใช้กับคอนเดนเซอร์ระบายความร้อนด้วยน้ำเท่านั้น
4 คุณลักษณะ
. ลักษณะของผลิตภัณฑ์โครงสร้างที่เหมาะสมเทคโนโลยีขั้นสูงวัสดุที่ซับซ้อนประสิทธิภาพการทำงานที่ง่ายและสะดวกและประสิทธิภาพของอุปกรณ์ที่เชื่อถือได้
. อุปกรณ์จะแบ่งออกเป็นกล่องร้อนกล่องเย็นกล่องทดสอบสามส่วนหยิบโครงสร้างที่เป็นเอกลักษณ์ของการจัดเก็บความร้อนและผลการจัดเก็บความร้อนของการวิเคราะห์การทดสอบยังคงสมบูรณ์ใช้เส้นทางร้อนและเย็นสลับลักษณะอากาศร้อนและเย็น เข้าสู่ขอบเขตการทดสอบเพื่อการทดสอบการช็อกความร้อน
. ใช้อุปกรณ์การวัดที่ทันสมัยที่สุดตัวควบคุมใช้ตัวควบคุมอินเตอร์เฟซอินเตอร์เฟซที่ใช้งานง่ายและง่ายต่อการเรียนรู้และเชื่อถือได้ในสภาพการทำงานของระบบเต็มรูปแบบภาษาอังกฤษจอแอลซีดีระบบสัมผัส
. ด้วยข้อกำหนดการทดสอบ 96 ชุดที่เป็นอิสระเวลาผลกระทบ 999 ชั่วโมงและ 59 นาทีรอบเวลาสามารถตั้งค่าได้ตั้งแต่ 1 ถึง 999 สามารถรับรู้การทำงานอัตโนมัติของตู้เย็นเพื่อให้ได้ระดับสูงสุดของระบบอัตโนมัติลดภาระงานของผู้ปฏิบัติงาน หยุดทำงาน
5. ระบบปรับอากาศ
. การควบคุมอากาศ: การไหลเวียนของการระบายอากาศที่ถูกบังคับ, วิธีการควบคุมอุณหภูมิที่สมดุล (BTC) วิธีนี้ไม่เพียง แต่หมายถึงกรณีของระบบระบายความร้อนสำหรับการดำเนินงานอย่างต่อเนื่องระบบควบคุมตามจุดตั้งอุณหภูมิของเครื่องทำความร้อนเพื่อควบคุมผลลัพธ์ของผลลัพธ์โดยการคำนวณเอาต์พุต PID โดยอัตโนมัติและในที่สุดก็บรรลุสมดุลแบบไดนามิก
. หมายถึงการไหลเวียนของอากาศ: สร้างขึ้นระหว่างท่อพัดลมไหลเวียนของอากาศและแกนยาวของสแตนเลส, การใช้ตู้เย็นที่มีประสิทธิภาพพลังงานและระบบการควบคุมโดยการแลกเปลี่ยนความร้อนที่มีประสิทธิภาพและมีประสิทธิภาพเพื่อให้บรรลุวัตถุประสงค์ของการเปลี่ยนแปลงอุณหภูมิ โดยปรับเต้าเสียบอากาศปรับสายฟ้าจึงช่วยปรับปรุงความสม่ำเสมอของอุณหภูมิห้อง
. วิธีการระบายความร้อนด้วยอากาศ: เครื่องแลกเปลี่ยนความร้อนแบบไดอะแฟรมแบบหลายขั้นตอน
. ความร้อนของอากาศ: เครื่องทำน้ำอุ่นไฟฟ้าคุณภาพสูงของนิกเกิลโครเมียม Watkins
6. อุปกรณ์ความปลอดภัยของเครื่องทดสอบการจำลองอุณหภูมิช็อกและเย็น:
. สวิตช์ป้องกันความร้อนของห้องร้อนจัด
. ห้องเย็นสวิตช์ป้องกันความร้อนสูงเกินไป
. อากาศหมุนเวียนเกินพิกัดปลุก
. ตู้เย็นอุปกรณ์ป้องกันแรงดันสูง / ต่ำ
. สวิตช์อุณหภูมิคอมเพรสเซอร์
. สวิตช์ความดันอากาศ
. ฟิวส์
. รีเลย์กันน้ำ (ข้อมูลจำเพาะระบายความร้อนด้วยน้ำเท่านั้น)
. เบรกเกอร์คอมเพรสเซอร์
. ฮีตเตอร์ตัดวงจร
. พื้นที่ทดสอบความร้อนสูงเกินไป / ตัวป้องกันความเย็นเกิน
. วาล์วระบายอากาศ
7.Control
(ระบบหน้าจอสัมผัสสี LCD แบบสัมผัสจอแอลซีดี)
การใช้งานและการตั้งค่าทำได้ง่ายขึ้นโดยการใช้หน้าจอ LCD แบบสัมผัส (คำแนะนำที่แสดงบนหน้าจอ) การยืนยันรูปแบบการทดสอบอย่างรวดเร็ว, อุณหภูมิของพื้นที่ทดสอบ, รอบอุณหภูมิและกราฟแสดงแนวโน้ม
การตั้งค่า | ปุ่มป้อนแบบโต้ตอบโดยแผงสัมผัส |
แสดง | จอแอลซีดี (5.7 นิ้ว) |
ฟังก์ชั่นการควบคุมอุณหภูมิ | พื้นที่ทดสอบ: อุณหภูมิแสง ห้องร้อน: อุณหภูมิก่อนความร้อน ห้องเย็น: อุณหภูมิก่อนเย็น |
การควบคุมแบบ PID | |
ช่วงอุณหภูมิที่ตั้งไว้ล่วงหน้า | อุณหภูมิสูง: 60 ถึง 200'C อุณหภูมิต่ำ: -78 ถึง 0'C |
การตั้งค่าความละเอียด | 1'C |
อินพุต | เทอร์โมคัปเปิลชนิด T (ทองแดง / ทองแดง - นิกเกิล) |
การตั้งค่าและช่วงบ่งชี้ | เวลาที่ตั้งไว้ล่วงหน้า: 0 นาที ถึง 99 ชั่วโมงและ 59 นาที รอบที่กำหนดไว้ล่วงหน้า: 1 ถึง 9,999 รอบ |
ฟังก์ชั่นอุปกรณ์เสริม | ตั้งเวลาได้ล่วงหน้า การป้องกันความร้อนสูงเกินไป / มากเกินไป ไฟฟ้าขัดข้อง / เลือกกู้คืน การตั้งค่าเวลากู้คืนอุณหภูมิ โปรแกรมหน่วยความจำ ระบบตัดไฟอัตโนมัติ แสดงเวลาที่ตั้งโปรแกรมไว้ ทดสอบการเลือกโหมดเสร็จสิ้น กราฟแนวโน้ม แสดงประวัติเตือนภัย การสอบเทียบเซ็นเซอร์ การสื่อสาร RS-232 / USB |
