รายละเอียดสินค้า:
|
| การใช้งาน: | อุณหภูมิสูง: | + 60 ~ ถึง + 200 ° c | |
|---|---|---|---|
| Low temp. exposure range*1: | -65to 0 °C | ชั่วคราว: | ± 1.8 ° C |
| Pre-heat upper limit: | +200°C | Temp. heat up time*3: | Ambient temp. to +200°C within 30min |
| ชั่วคราว: | อุณหภูมิแวดล้อม | ชุดขับแดมเปอร์: | กระบอกลม |
| Allowable ambient conditions: | +5~30°C | แหล่งจ่ายไฟ: | AC380V, 50 / 60Hz, สามเฟส, 30A |
| แสงสูง: | ห้องทดสอบสิ่งแวดล้อม,environmental lab testing equipment |
||

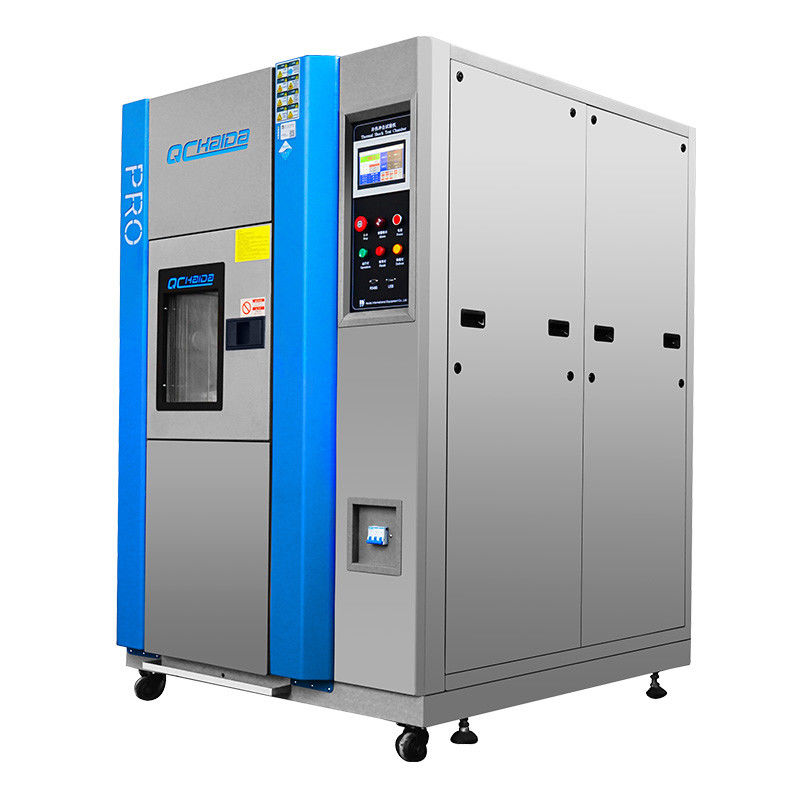

ห้องทดสอบเสถียรภาพหอการค้าช็อกความร้อนอุณหภูมิสูงและต่ำ
1. คำอธิบาย:
ห้องทดสอบเสถียรภาพความร้อนอุณหภูมิสูงและต่ำแบบสามโซน ใช้กับการทดสอบผลกระทบต่ออุณหภูมิสูงและต่ำสำหรับชิ้นส่วนอิเล็กทรอนิกส์และวัสดุต่างๆห้องช็อตความร้อนเป็นเครื่องทดสอบที่สมบูรณ์แบบของชิ้นส่วนอิเล็กทรอนิกส์โลหะวัสดุเคมีส่วนประกอบระบบอัตโนมัติโมดูลการสื่อสาร อุตสาหกรรม, อุตสาหกรรมการบิน, BGA, สารตั้งต้น PCB, ชิปอิเล็กทรอนิกส์ IC, เซรามิกเซมิคอนดักเตอร์และวัสดุพอลิเมอสูง
2. ข้อมูลจำเพาะของห้องควบคุมเสถียรภาพความร้อนและอุณหภูมิต่ำสามโซน:
ระบบ | การทดสอบสองโซนโดยใช้สวิตช์แดมเปอร์ | |||||||
ห้องสามโซน | ||||||||
แบบ | HD-E703-50A / HD-E703-50W | HD-E703-100A / HD-E703-100W | ที่กำหนดเอง | |||||
ประสิทธิภาพ | พื้นที่ทดสอบ | อุณหภูมิสูง ช่วงการรับแสง * 1 | + 60 ~ ถึง + 200 ° c | |||||
อุณหภูมิต่ำ ช่วงการรับแสง * 1 | -65 ถึง 0 ° c | |||||||
ชั่วคราว ความผันผวน * 2 | ± 1.8 ° C | |||||||
ห้องร้อน | ขีด จำกัด บนของความร้อนล่วงหน้า | + 200 ° C | ||||||
ชั่วคราว เวลาร้อนขึ้น * 3 | อุณหภูมิแวดล้อม ถึง + 200 ° C ภายใน 30 นาที | |||||||
ห้องเย็น | ขีด จำกัด ล่างเย็นล่วงหน้า | -65 ° C | ||||||
ชั่วคราว เวลาดึงลง * 3 | อุณหภูมิแวดล้อม ถึง -65 ° C ภายใน 70 นาที | |||||||
ชั่วคราว การกู้คืน (2 โซน) | เงื่อนไขการฟื้นตัว | สองโซน: อุณหภูมิสูง การเปิดรับ + 125 ° C 30 นาทีอุณหภูมิต่ำ การสัมผัส -40 ° C 30 นาที ชิ้นงาน 6.5 กก. (ตะกร้าชิ้นงาน 1.5 กก.) | ||||||
ชั่วคราว เวลาการกู้คืน | ภายใน 10 นาที | |||||||
การก่อสร้าง | วัสดุภายนอก | เหล็กแผ่นรีดเย็นกันสนิม | ||||||
วัสดุพื้นที่ทดสอบ | สแตนเลส SUS304 | |||||||
ประตู * 4 | ประตูที่เปิดด้วยตนเองพร้อมปุ่มปลดล็อค | |||||||
เครื่องทำความร้อน | เครื่องทำลวด | |||||||

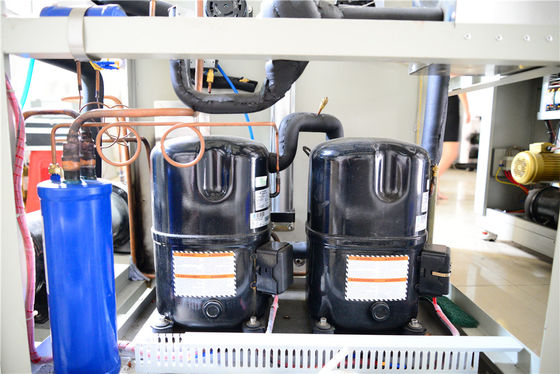

หน่วยทำความเย็น | ระบบ * 5 | ระบบทำความเย็นน้ำตกเชิงกล | ||||||
คอมเพรสเซอร์ | คอมเพรสเซอร์สกรอลล์ที่ปิดสนิท | |||||||
กลไกการขยายตัว | วาล์วขยายตัวอิเล็กทรอนิกส์ | |||||||
สารทำความเย็น | อุณหภูมิสูง: R404A, อุณหภูมิต่ำสุด R23 | |||||||
คูลเลอร์ | สแตนเลสแผ่นแลกเปลี่ยนความร้อน | |||||||
เครื่องหมุนเวียนอากาศ | แฟน Sirocco | |||||||
ชุดขับแดมเปอร์ | กระบอกลม | |||||||
ฟิตติ้ง | สายเคเบิลที่มีเส้นผ่านศูนย์กลาง 100 มม. ทางด้านซ้าย (ทางด้านขวาและขนาดเส้นผ่านศูนย์กลางที่ทำตามความต้องการมีให้เลือก) สถานีควบคุมแหล่งจ่ายไฟของชิ้นงานทดสอบ | |||||||
ขนาดภายใน (กว้าง x สูง x ลึก) | 350 x 400 x 350 | 500 x 450 x 450 | ที่กำหนดเอง | |||||
ทดสอบพื้นที่ความจุ | 50L | 100L | ที่กำหนดเอง | |||||
โหลดพื้นที่ทดสอบ | 5 กก | 10 กก | ที่กำหนดเอง | |||||
ขนาดภายนอก (กว้าง x สูง x ลึก) | 1230 x 1830 x 1270 | 1380 x 1980 x 1370 | ที่กำหนดเอง | |||||
น้ำหนัก | 800kg | 1100kg | N / A | |||||
| ข้อกำหนดด้านยูทิลิตี้ | สภาวะแวดล้อมที่อนุญาต | + 5 ~ 30 ° C | ||||||
แหล่งจ่ายไฟ | AC380V, 50 / 60Hz, สามเฟส, 30A | |||||||
ความดันการจ่ายน้ำหล่อเย็น * 6 | 02 ~ 0.4Mpa | |||||||
อัตราการจ่ายน้ำหล่อเย็น * 6 | 8m³ / ชม | |||||||
การดำเนินงานอุณหภูมิน้ำหล่อเย็น พิสัย | +18 ถึง 23 ° C | |||||||
ระดับเสียง | 70 เดซิเบลหรือต่ำกว่า | |||||||
หมายเหตุ
1) หากต้องการขีด จำกัด การเปิดรับแสงอุณหภูมิสูงต่ำ + 60 ° C หรือต่ำสุดช่วงอุณหภูมิต่ำกว่า -60 ° C โปรดเลือกตัวเลือก“ การสัมผัสอุณหภูมิโดยรอบ”
2) หากความผันผวนของอุณหภูมิต่ำกว่า± 1.8 ° C โปรดเลือก“ แพคเกจความผันผวนอุณหภูมิต่ำ”
3) อุณหภูมิความร้อนขึ้น / ดึงลงเวลาใช้ได้เฉพาะในระหว่างการดำเนินการห้องอิสระ
4) หากจำเป็นต้องใช้ประตูเลื่อนอัตโนมัติโปรดเลือก“ แพ็คเกจประตูอัตโนมัติ”
5) คอนเดนเซอร์ระบายความร้อนด้วยอากาศ / คอนเดนเซอร์ระบายความร้อนด้วยน้ำทั้งที่มีอยู่
6) ใช้กับคอนเดนเซอร์ระบายความร้อนด้วยน้ำเท่านั้น

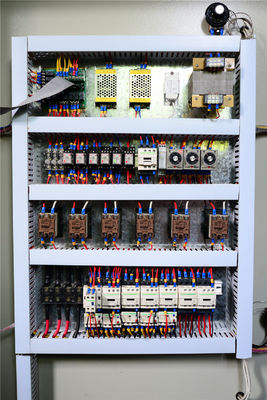

3. อุปกรณ์ความปลอดภัยของห้องควบคุมเสถียรภาพความร้อนอุณหภูมิสูงและต่ำแบบสามโซน:
1) ห้องร้อนสวิตช์ป้องกันความร้อน
2) ห้องเย็นสวิตช์ป้องกันความร้อนสูงเกินไป
3) การไหลเวียนของอากาศปลุกเกินพิกัด
4) ตู้เย็นป้องกันแรงดันสูง / ต่ำ
5) สวิตช์อุณหภูมิคอมเพรสเซอร์
6) สวิตช์ความดันอากาศ
7) ฟิวส์
8) รีเลย์กันน้ำ (ระบายความร้อนด้วยน้ำเท่านั้น)
9) เบรกเกอร์คอมเพรสเซอร์
10) ฮีตเตอร์เบรกเกอร์
11) พื้นที่ทดสอบความร้อนสูงเกินไป / ป้องกันโอเวอร์มากเกินไป
12) วาล์วระบายอากาศ
ควบคุม
การใช้งานและการตั้งค่าทำได้ง่ายขึ้นโดยการใช้หน้าจอ LCD แบบสัมผัส (คำแนะนำที่แสดงบนหน้าจอ) การยืนยันรูปแบบการทดสอบอย่างรวดเร็ว, อุณหภูมิของพื้นที่ทดสอบ, รอบอุณหภูมิและกราฟแสดงแนวโน้ม
การตั้งค่า | ปุ่มป้อนแบบโต้ตอบโดยแผงสัมผัส |
แสดง | จอแอลซีดี (5.7 นิ้ว) |
ฟังก์ชั่นการควบคุมอุณหภูมิ | พื้นที่ทดสอบ: อุณหภูมิแสง ห้องร้อน: อุณหภูมิก่อนความร้อน ห้องเย็น: อุณหภูมิก่อนเย็น |
การควบคุมแบบ PID | |
ช่วงอุณหภูมิที่ตั้งไว้ล่วงหน้า | อุณหภูมิสูง: 60 ถึง 200'C อุณหภูมิต่ำ: -78 ถึง 0'C |
การตั้งค่าความละเอียด | 1'C |
อินพุต | เทอร์โมคัปเปิลชนิด T (ทองแดง / ทองแดง - นิกเกิล) |
การตั้งค่าและช่วงบ่งชี้ | เวลาที่ตั้งไว้ล่วงหน้า: 0 นาที ถึง 99 ชั่วโมงและ 59 นาที รอบที่กำหนดไว้ล่วงหน้า: 1 ถึง 9,999 รอบ |
ฟังก์ชั่นอุปกรณ์เสริม | ตั้งเวลาได้ล่วงหน้า การป้องกันความร้อนสูงเกินไป / มากเกินไป ไฟฟ้าขัดข้อง / เลือกกู้คืน การตั้งค่าเวลากู้คืนอุณหภูมิ โปรแกรมหน่วยความจำ ระบบตัดไฟอัตโนมัติ แสดงเวลาที่ตั้งโปรแกรมไว้ ทดสอบการเลือกโหมดเสร็จสิ้น กราฟแนวโน้ม แสดงประวัติเตือนภัย การสอบเทียบเซ็นเซอร์ การสื่อสาร RS-232 / USB |
